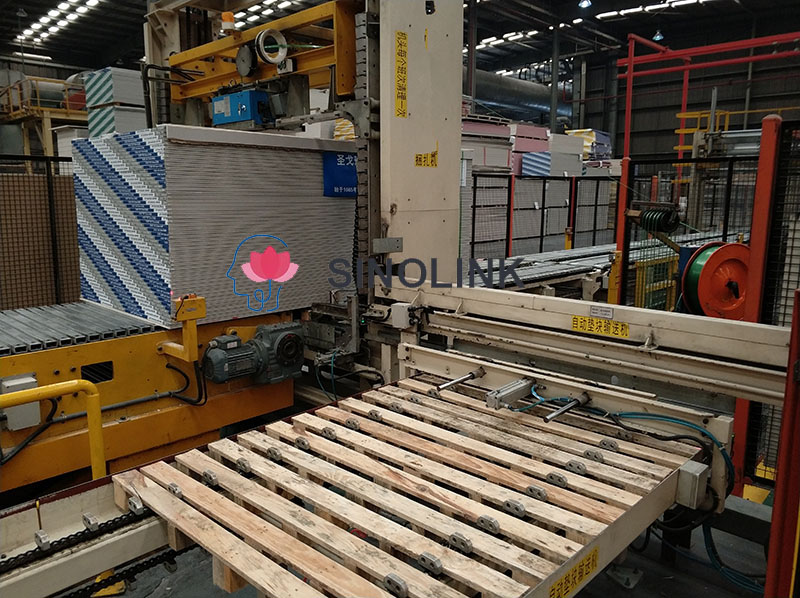

Máquina automática de flejado de paletas verticales

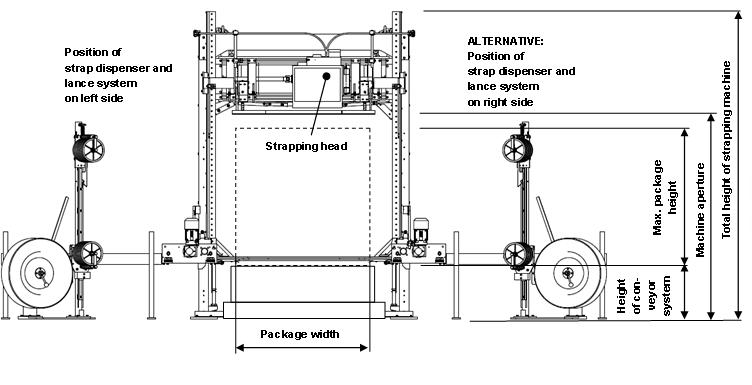

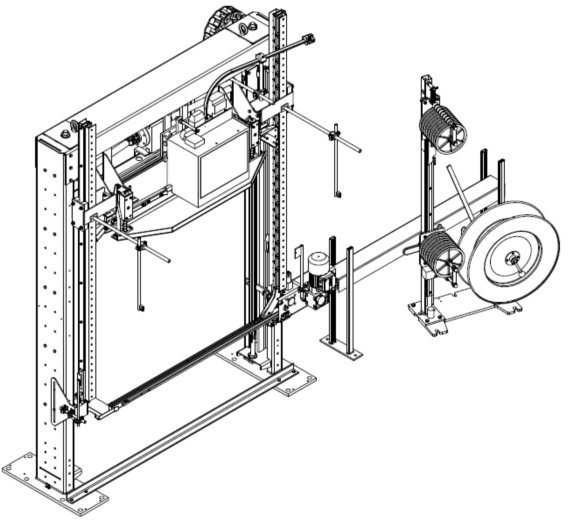

Componentes principales de la máquina flejadora vertical

1. Bastidor básico de la máquina con dos columnas y travesaño, guías de carro verticales y cadenas

2. Módulo de cremallera, móvil entre dos columnas con sistema de guía de carro

3. Accionamiento del carro con motorreductor de freno

4. Estructura de la pista de flejes (tolva) hecha de perfiles de aluminio ranurados y fijada al marco de la máquina,

solapas cortas accionadas por resorte para permitir la alimentación de la correa a cualquier altura

5. Sistema de lanza, para aplicar fleje a través del hueco del palet, altura de sección 80 mm

6. Conexiones al cabezal de flejado con ecualizador de tensión de fleje

7. Manejo de la máquina flejadora vertical por panel de control, estado de la máquina mostrado por Cyklop Touchpanel tamaño 7“, pantalla a color.

Contactar ahora Correo electrónico Teléfono teléfono WhatsApp

Detalles del producto

Datos técnicos de Máquina automática de flejado de paletas verticales

1. Fuente de alimentación: 3/ N, PE, (Cable neutro = capacidad de carga)（

2. Tensión de mando: 24 V CC

3. Potencia nominal: máximo 3,0 kilovatios

4. Peso total de la máquina: aprox. 800 hasta 1.000 kg

5. Límite de temperatura ambiente: + 5 °C hasta + 35 °C

6. Altura del sistema de transporte: Rodillo/cadena del borde superior del sistema transportador mín. 180 mm hasta máx. 800 mm

Automatic Vertical Pallet Strapping Machine

Datos técnicos

	KA5
Ancho y calidad de la correa
MASCOTA	9,0 - 18,5mm
PÁGINAS	/
Bobina de correa
Diámetro central	406mm
Diámetro externo	600mm
Ancho	150mm
Nº de bucles	7
Almacenamiento de correa	15 metros
Fuerza de despegue de la correa	eso. 5 norte

Secuencia de operación :

1. El paquete se transporta de forma centralizada a la posición de flejado.

2. Se envía una señal sin voltaje desde el sistema de control del cliente a la máquina flejadora vertical.

3. Cierre del marco de la pista de la correa (chute) moviendo el sistema de lanza hacia adelante.

4. El módulo de bastidor con el cabezal de flejado se mueve hacia abajo sobre la superficie del paquete. El la correa se alimenta alrededor de la pista.

5. Se inicia el ciclo de flejado. La correa se tira hacia atrás, se tensa, se sella y se corta. Apertura del marco de la pista de la correa (chute) moviendo el sistema de lanza hacia atrás. El módulo de bastidor con cabezal de flejado vuelve a la posición base.

Si es así, transporte el paquete a la siguiente posición de flejado y repita el procedimiento de flejado.

Después de completar el programa, la máquina envía una señal sin voltaje al sistema de control del transportador para transportar la carga fuera de la máquina.

Datos generales de la flejadora vertical

Automatic Vertical Pallet Strapping Machine
