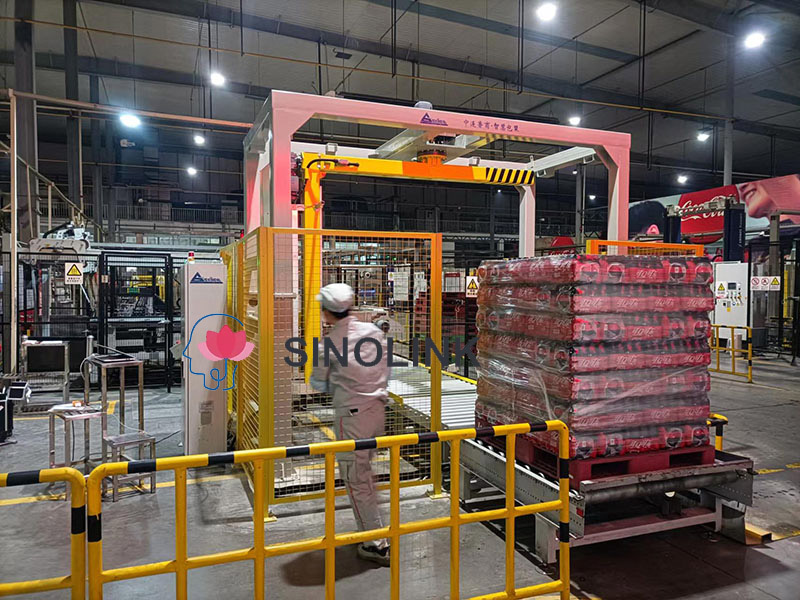

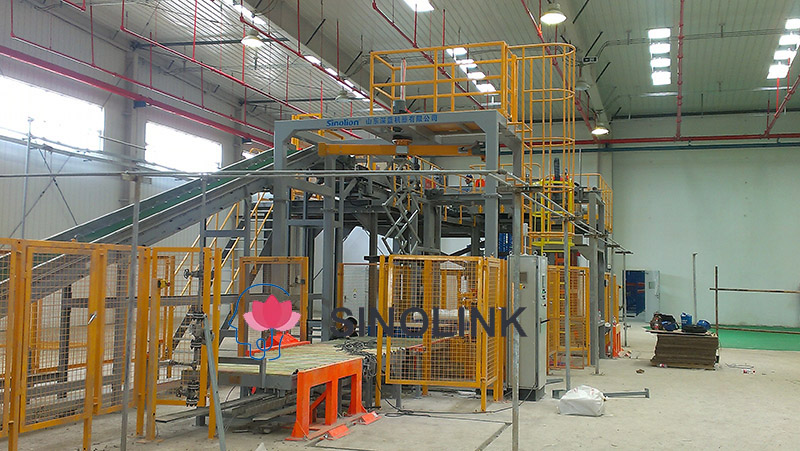

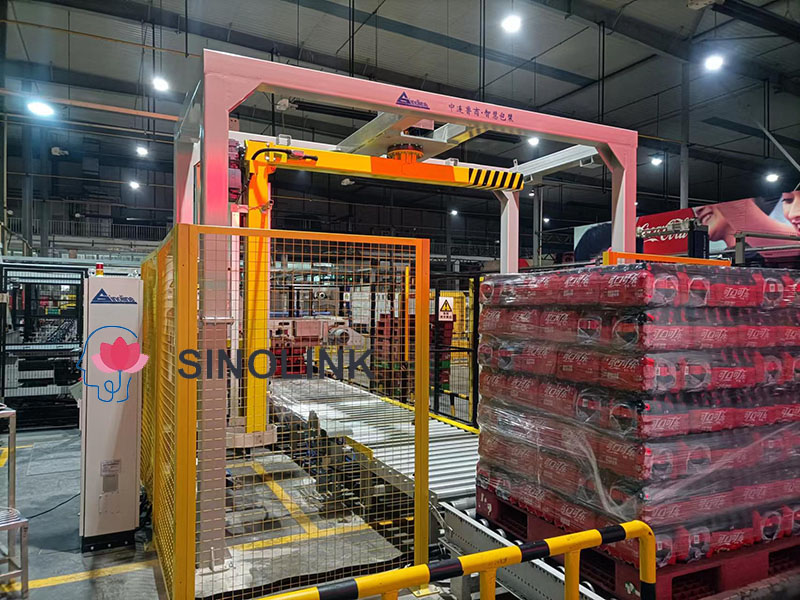

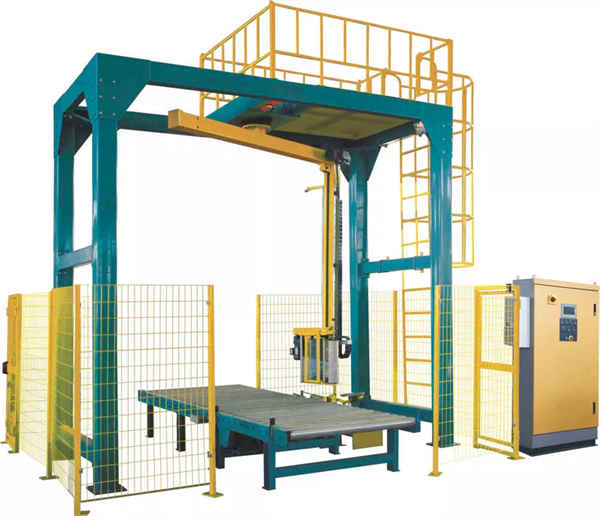

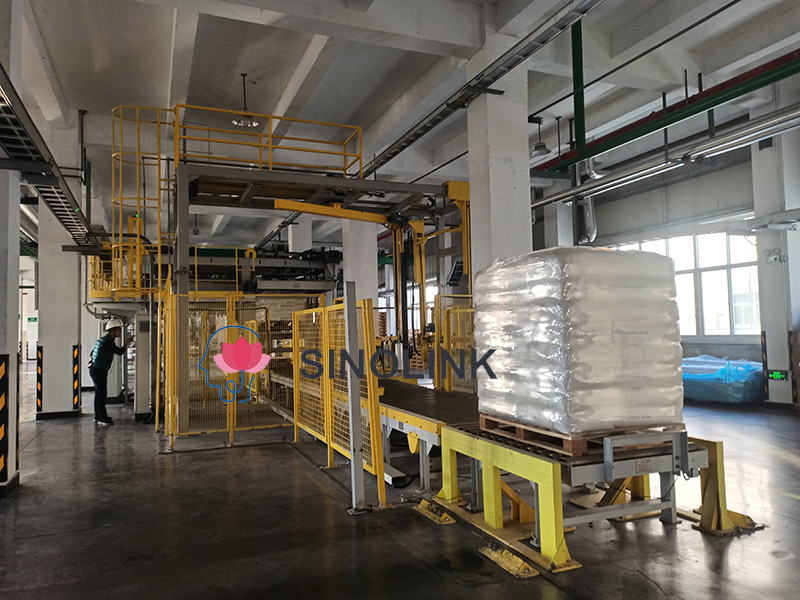

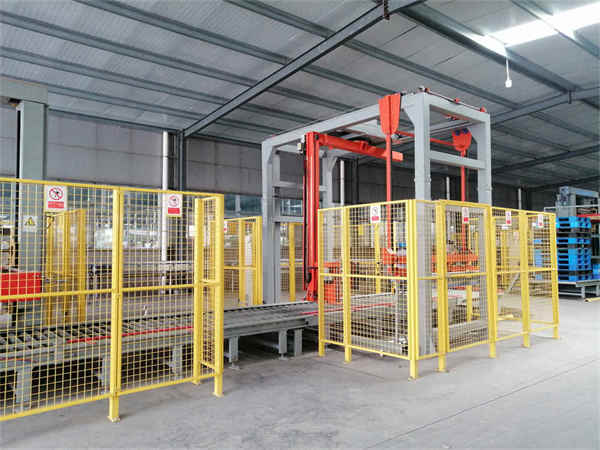

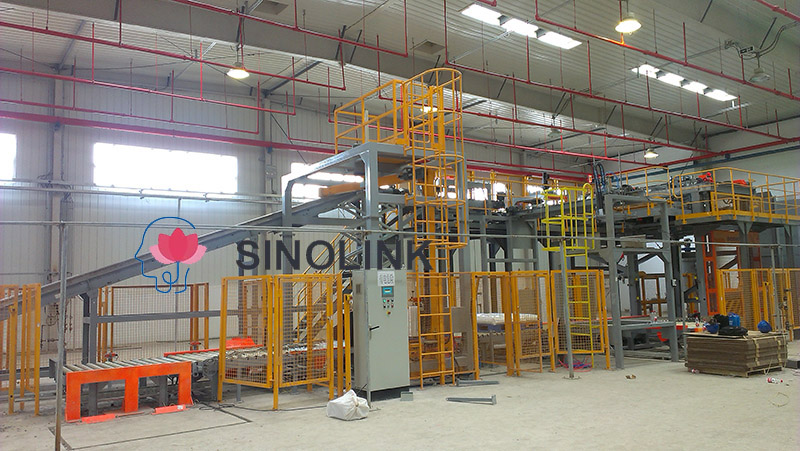

Envolvedora de brazo rotativo completamente automática

Partes eléctricas principales y repuestos de  Envolvedora de brazo rotativo completamente automática

2 、 Principales datos técnicos de  Envolvedora de brazo rotativo completamente automática

2 .1 fecha técnica:

1. Rodamiento de la máquina: 2000 kg (máx.)

2. Eficiencia de envasado: 30 cargas/hora (máx.) (calculado según dos capas de envasado) (10000 botellas/hora)

3. Velocidad de la línea transportadora: 140 mm/s

4. Elevación de la superficie de transporte: 500 mm (por determinar)

5. Velocidad del balancín: 15 rpm (máx.)

6. Potencia total: ~ 3KW

7. Peso operativo: 2000Kg

2 .2, material de embalaje

Película estirable: diámetro del núcleo de 3 pulgadas, 500 mm de ancho, el diámetro de la película es de 260 mm, espesor de la película: 20-35 μm

2 .3, Preparación del sitio

Fuente de aire comprimido:

1. Voltaje de trabajo: 380 V CA/3 fases, 5 hilos/50 Hz

2. Consumo de aire: 1000 ml/min, sin aceite ni agua

3. Presión de trabajo neumática: 0.5~0.6MPa

4. Potencia total: ≈ 3kw

3 、rango de suministro de  Envolvedora de brazo rotativo completamente automática

3 .1 máquina de envoltura de film con brazo giratorio (1 juego)

3 .1.1 Sistema de accionamiento del brazo giratorio (1 juego)

1. Regulación de velocidad de frecuencia variable del motor con frenado.

2. Reductor de balancín: marca famosa nacional

3. Poder: P=1.1KW

4. Regulación de velocidad de frecuencia variable con freno para balancín

5. Guía de balancines.

6. Los dos extremos del balancín están equipados con dos posiciones límite fijas y móviles.

3 .1.2 partes del carro de película (1set)

1.  El carro de la película adopta una transmisión por cadena para levantar, que es estable y confiable;

2.  Motor reductor de conducción de elevación del carro de película: reductor de tornillo sin fin de turbina;

3.  Potencia del motor: 0,37kw;

4.  Relación de estiramiento del carro de película: 1: 2,5

5.  Marca de motor reductor de elevación: marca famosa de China

3 .1.3 partes de la estructura principal (1 juego)

1. El estante es una estructura de acero de tubo cuadrado de cuatro columnas tipo pórtico, y el material es el perfil Q235.

2. La parte superior del marco está equipada con un soporte de transmisión.

3. Los componentes del balancín se fijan en el marco del balancín a través del anillo giratorio.

3 .1.4 accesorio de protección de seguridad (1 juego)

1.  Las piezas del bastidor de la máquina  están equipados con dispositivos de protección de seguridad y redes protectoras, y las cerraduras de las puertas de las redes protectoras están enclavadas con el equipo. Cuando se abren las puertas de seguridad, el equipo deja de funcionar;

2.  Tamaño de las redes protectoras, 3900 mm (L) X 3640 mm (W) (sujeto a dibujos)

3.  Después de que el equipo funciona, la posición de parada está en el extremo inferior izquierdo y la puerta de la red protectora está en el extremo inferior derecho;

4.  El protector de puerta utiliza un interruptor tipo enchufe.

3 .1.5 carro de película (1 juego)

1.  El interruptor fotoeléctrico está instalado en el carro de la película para detectar automáticamente la altura de las mercancías;

2.  Capacidad de potencia del motor de CA: 0,37 KW;

3.  Relación de estiramiento: 1: 2,0, velocidad de alimentación de película ajustada;

4.  El interruptor de aproximación funcionará para la conducción del motor si no hay rotura de película;

5.  Mecanismo de seguimiento del carro de la película;

6.  La película  carruaje  El brazo de alimentación de la película gira y el interruptor de proximidad controla el inicio y la parada del motor de alimentación de la película para lograr el seguimiento de la alimentación de la película.

3 .1.6 Adjuntar y cortar película automáticamente (1 juego)

Neumático  sistema: AirTAC

3 . 2  Sistema neumático

Suministro de aire: proporcionado por el usuario。

Partes: AirTAC

3 . 3  Dispositivo de seguridad de  Envolvedora de brazo rotativo completamente automática

1. Arranque del brazo giratorio e interbloqueo de la línea del transportador.

2. Principio de protección de seguridad del reflector de anillo de nailon.

3. Protección del interruptor fotoeléctrico de la placa reflectora: cuando hay objetos en la dirección de marcha, el anillo de nailon se deforma, la placa reflectora se desvía, el interruptor fotoeléctrico pierde la señal y la máquina se detiene. Cuando hay un espacio entre la placa reflectora y el interruptor fotoeléctrico, el interruptor fotoeléctrico pierde la señal y la máquina se detiene.

3 .5：Sistema eléctrico de  Envolvedora de brazo rotativo completamente automática

1. Control programable PLC;

2. Se puede configurar la operación de la pantalla táctil, las capas de bobinado y los tiempos;

3. El interruptor fotoeléctrico puede detectar automáticamente la altura de las mercancías;

4. Accionamiento del anillo giratorio, posicionamiento preciso;

5. Configuración de parámetros digitales: velocidad de rotación en voladizo, velocidad de elevación del bastidor de membrana, velocidad de salida del bastidor de membrana;

6. La máquina está equipada con funciones automáticas, manuales y de interruptor lateral para garantizar mejor el funcionamiento del sistema de envasado;

7. La luz de advertencia está configurada para el funcionamiento de la máquina.

4 、Servicio técnico de  Envolvedora de brazo rotativo completamente automática

Instalación (en China) :

Enviaremos a nuestros ingenieros de campo a su fábrica para la instalación y la prueba de funcionamiento, debe hacer una buena preparación del sitio

Formación (en China)

Capacitaremos a su empleado para que opere y repare la máquina y pueda alcanzar una palanca alta, por lo general, resolverá los problemas en una hora.

Garantía (en China)

1 año de garantía
