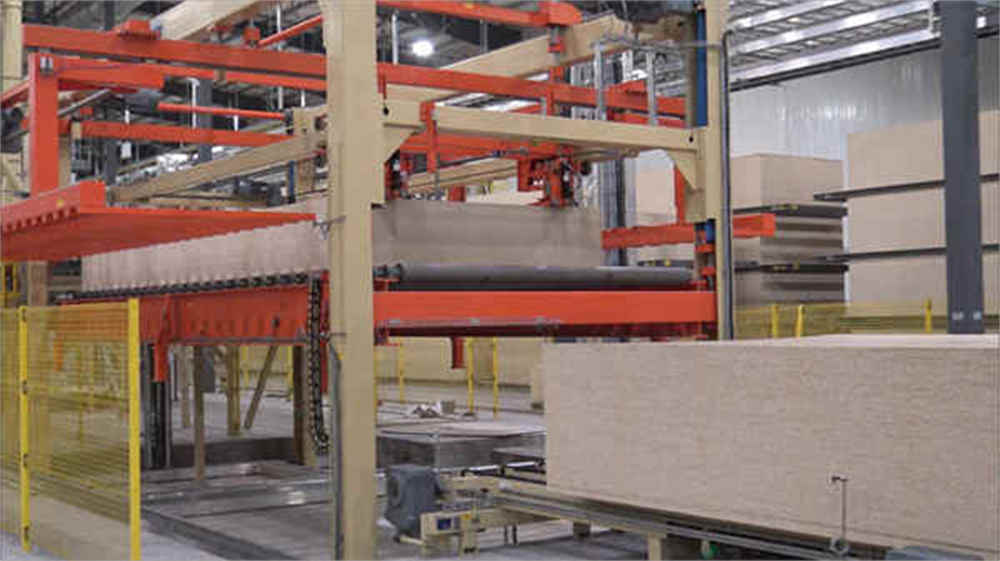

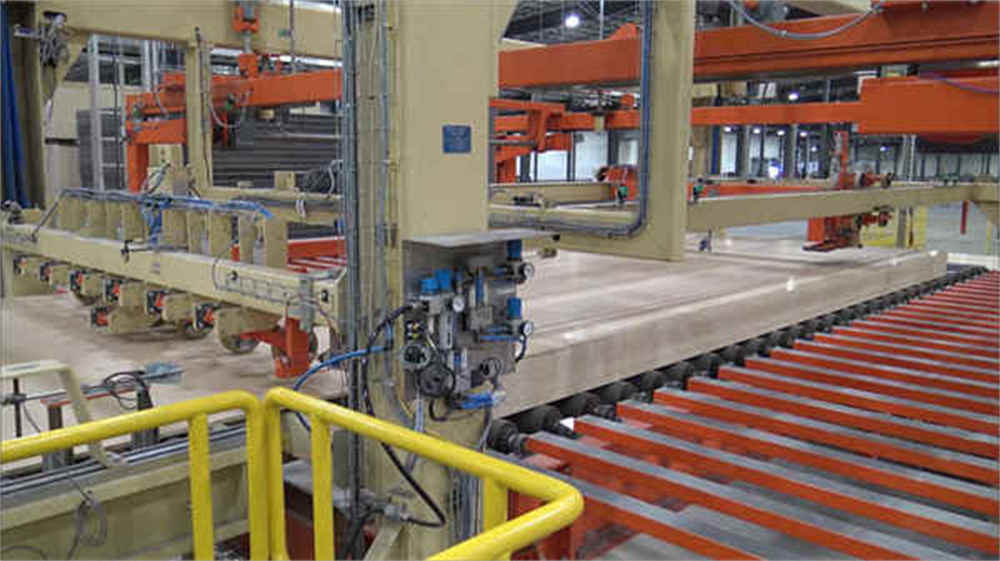

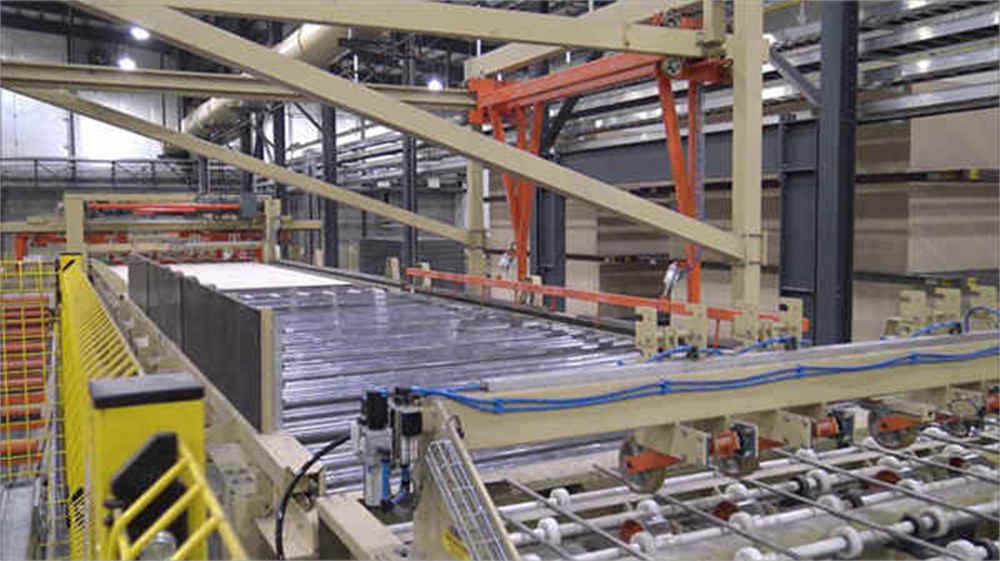

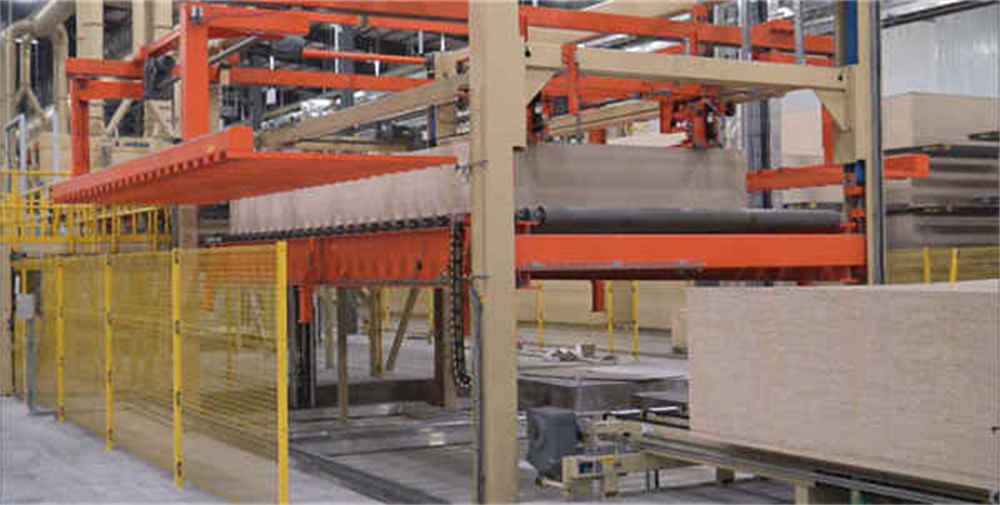

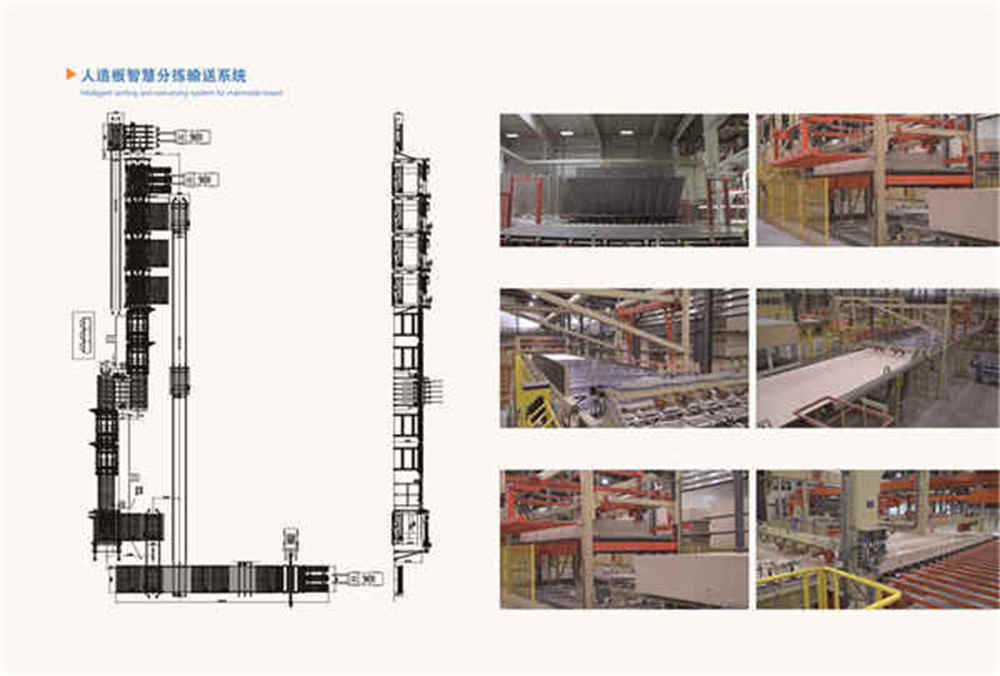

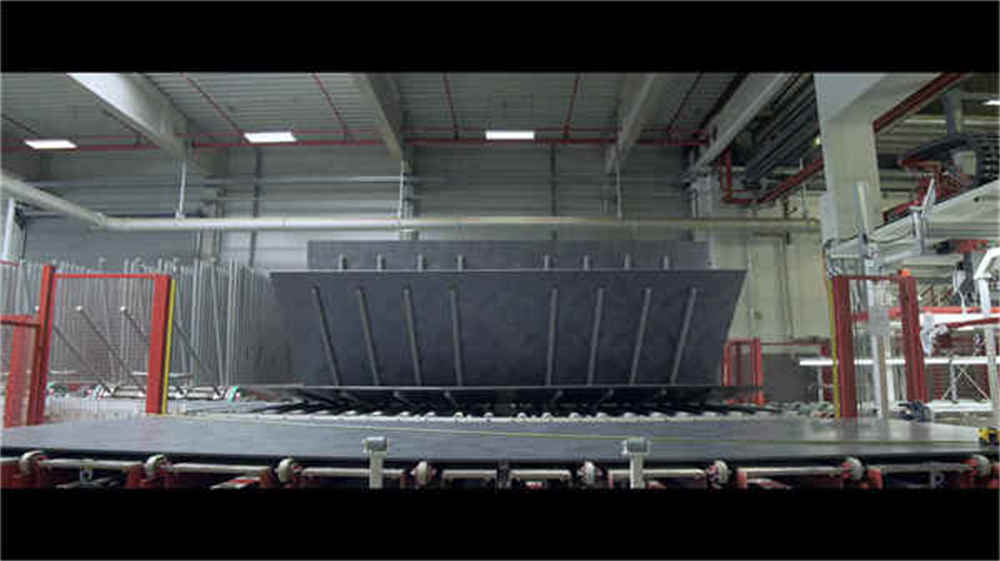

Sistema inteligente de clasificación y transporte para tableros hechos a mano
Sistema inteligente de clasificación y transporte para tableros hechos a mano
Especificaciones del producto y requisitos básicos para la clasificación y el embalaje:
1. Longitud: 2440 mm
2. Ancho: 1220 mm
3. Altura: 800 -1400mm (3m³ por plato fijo por volumen)
4. Grosor de la placa monolítica: 8-25 mm
5. Salida: 1000m³/día (2 turnos/día, 8 horas/día)
6. Precisión de clasificación: 99,9%
7. Capacidad de clasificación: 19-20 hojas/min (basado en un grosor de 12 mm)
Requisitos de clasificación:
1. El 98 % de las placas son de Clase A (excelente) y se colocan tres pilas de Clase A (excelente) para su clasificación;
2, 2% para Clase B (productos extranjeros y productos de desecho), clasificación y establecimiento de una categoría B (otros productos extranjeros y productos de desecho);
Eficiencia de embalaje: 15-25 palets/hora
Otros parámetros:
Altura de la pila de placas de lijado 1200 mm
La elevación de todo el palé es de 800 mm;
Velocidad de transporte de todo el palé: 11 m/min;
Velocidad de transporte de chapa: 120 m/min (50 Hz, conversión de frecuencia)
Elevación de transporte de chapa: 2500 mm
Altura de pila después de la inspección de la placa: 1200 mm
La elevación de toda la pila después de la inspección: 800 mm
La velocidad de transporte de toda la pila después de la inspección de la placa: 11 m/min
Velocidad de transporte de la placa de protección: 11 m/min
Altura de la pila de protección: 400-500 mm
Grosor de la chapa del tablero de protección: 12-50 mm
Placa de inspección de placa de clase B después de la altura de la pila de placa de inspección de placa: 1200 mm
Nivel de trabajo de la línea de embalaje: 800 mm
Marca del reductor: motor reductor principal del equipo de embalaje que usa SEW, otras partes del motor reductor del equipo que usan Boneng o marca de calidad equivalente, potencia total instalada: ≈80KW
Observaciones: Volumen de suministro del vendedor: suministro completo de la máquina; Volumen de suministro del comprador: alambres y cables conectados a la caja de conexiones del motor y del fuselaje y cada interruptor.
Alcance de suministro:
número de serie |
Nombre |
CANTIDAD (Unidad) |
Descripción |
1 |
Mover el carro longitudinalmente |
1 |
Carrera móvil: 155000 mm, longitud de trabajo: 3100 mm, altura de trabajo: 800 mm, velocidad del rodillo: 10 m/min, potencia del motor: 2,2 kw (regulación de velocidad de conversión de frecuencia), velocidad de marcha: 20 m/min, potencia del motor: 2,2 kw (velocidad de conversión de frecuencia regulación, frenado) |
2 |
Mesa de rodillos de transición |
7 |
Longitud de trabajo: 2200 mm, altura: 800 mm, velocidad del rodillo: 10 m/min, potencia: 1,1 kw, regulación de velocidad de conversión de frecuencia |
3 |
Carro de desplazamiento lateral |
1 |
Carrera móvil: 17000 mm, longitud de trabajo: 3100 mm, altura de trabajo: 800 mm, velocidad del rodillo: 10 m/min, potencia del motor: 2,2 kw (regulación de velocidad de conversión de frecuencia), velocidad de marcha: 20 m/min, potencia del motor: 2,2 kw (velocidad de conversión de frecuencia regulación, frenado) |
4 |
Mesa de rodillos para carretilla elevadora longitudinal |
1 |
Longitud: 3100 mm, altura: 800 mm, velocidad del rodillo: 10 m/min, potencia: 1,1 kw, regulación de velocidad de conversión de frecuencia |
5 |
Placa de entrada mesa elevadora hidráulica |
2 |
Velocidad del rodillo: 10 m/min, potencia del motor: 0,75 kw (freno), potencia del motor de la bomba de aceite: 7,5 kw, carrera de elevación: 1700 mm, capacidad de carga: 5 toneladas |
6 |
Arribista |
2 |
Altura de trabajo: 2500 mm, espesor de la placa de empuje: 8-18 mm, potencia del motor de la placa de empuje: 2,5 kw (servo, freno, codificador), potencia del motor del rodillo de férula: 2,2 kw (regulación de velocidad de conversión de frecuencia) |
7 |
Dispositivo de barrido (o cepillo giratorio) |
2 |
Altura de trabajo: 2500 mm, ancho de trabajo: 1400 mm, potencia del motor: 2%x1.5kw |
8 |
Cinta transportadora |
5 |
Altura de trabajo: 2500 mm, potencia del motor: 2,2 kw (regulación de velocidad de conversión de frecuencia), ancho de trabajo: 1400 mm, velocidad del rodillo: 20-90 m/min |
9 |
Sistema de inspección de tableros |
1 |
La tecnología de inspección de paneles a base de madera es líder mundial |
10 |
Transportador de aletas y transportador de aletas |
1 |
Número de rejillas: 36mm, potencia motor flap: 2%x3kw (conversión de frecuencia, con freno), altura de trabajo del transportador: 2500mm, potencia motor del transportador: 2,2kw%x2 (regulación de velocidad de conversión de frecuencia), ancho de trabajo: 1400mm |
11 |
Transportador de rodillos inclinados |
1 |
Altura de trabajo: 2500 mm, potencia del motor: 2,2 kw (regulación de velocidad de conversión de frecuencia), ancho de trabajo: 1400 mm, velocidad del rodillo: 20-90 m/min |
12 |
Transportador de pilas (incluida la mesa de rodillos de transición) (número de serie 12) |
1 |
Altura de trabajo: 2500 mm, potencia del motor: 3 kw + 0,55 kw + 2,2 kw (regulación de velocidad de conversión de frecuencia), ancho de trabajo: 1400 mm, velocidad de trabajo del rodillo de sujeción: 20-90 m/min, potencia del motor del rodillo de sujeción: 2,2 kw (regulación de velocidad de conversión de frecuencia) ) |
13 |
2 |
Nombre del dispositivo: |
|
14 |
Apilador (1, apilador de placas de clase A (3 estaciones) 2, apilador de placas de clase B (1 estación)) |
4 |
(3) Número de serie 13.1 para apilador de planchas Clase A (3 estaciones) (3 apiladores de planchas Clase A) |
15 |
Mesa de rodillos de elevación hidráulica de salida |
1 |
(4) Número de serie 13.2 para apilador de planchas Clase B (1 estación) (1 x apilador de planchas Clase B) |
dieciséis |
Transportador de almohadilla (o placa protectora) |
1 |
Ancho de trabajo: 1400 mm, potencia del motor de la correa: 2,2 kw (regulación de velocidad de conversión de frecuencia), velocidad de trabajo de la correa: 20-90 m/min, velocidad de trabajo del rodillo de sujeción: 20-90 m/min, potencia del motor del rodillo de sujeción: 2,2 kw (velocidad de conversión de frecuencia regulación), altura máxima de apilamiento: 1350mm |
17 |
La almohadilla (o placa de protección) mueve la mesa de rodillos |
4 |
Velocidad de la cadena: 10 m/min, potencia del motor: 0,75 kw (frenado), potencia del motor de la bomba de aceite: 7,5 kw, carrera de elevación: 1600 mm, capacidad de carga: 5 toneladas |
31 |
Pad (o placa de protección) mesa de rodillos de transición |
1 |
Longitud de trabajo: 3100 mm, altura: 800 mm, velocidad de cadena: 10 m/min (regulación de velocidad de conversión de frecuencia), potencia del motor: 3kw, sujeto al diseño real |
Más información, póngase en contacto conmigo en cualquier momento!
