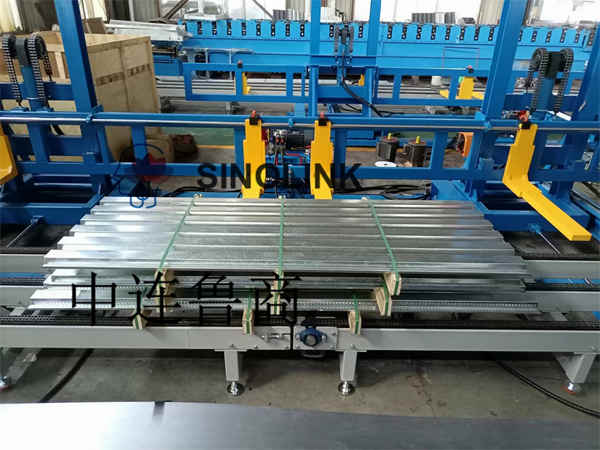

Tipo de clip automático Color Acero Teja (placa de perfil) Materiales de construcción Bloques de madera Sistema de flejado
Tipo de clip automático Teja de acero de color (placa de perfil) Materiales de construcción Bloques de madera Sistema de flejado para la venta
Proceso de embalaje:
El transportador intermedio que atraca el transportador de la unidad de paletizado frontal está automáticamente en línea; Después de que la placa ingresa al transportador antes del flejado, coopera con la unidad de empuje del bloque de plataforma de madera y la unidad de flejado, agrega automáticamente la tira de costillas del pie inferior de acuerdo con el proceso de empaque preestablecido, agrupa automáticamente y ingresa al transportador después del paquete después de completar el Proceso de flejado preestablecido, cada pila está etiquetada en la posición designada (encima de la parte superior) y el transportador en la posición de apilamiento utiliza la grúa elevadora para el apilado de múltiples capas y el montacargas (la carga mínima del montacargas no es inferior a 6000 KG) sale de la línea una vez completado el apilamiento;
ALCANCE DEL SUMINISTRO:

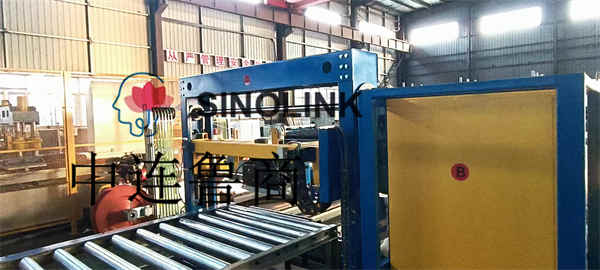

Unidad de embalaje para flejado (incl. con carro enrollador)

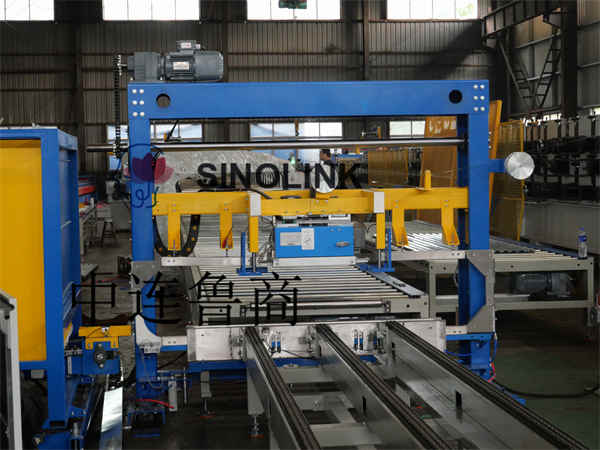

La máquina flejadora adopta un cabezal de máquina flejadora TITAN (tipo planchado eléctrico VK10K120-16) importado de Alemania. Se adoptan correas de flejado Fleje de 12,5-15,5 mm x 0,6-0,8 mm para máquina de PET. La máquina flejadora funciona con la unidad de la barra para los pies para fijar la barra para los pies de madera con la placa superior. Motorreductor SEW, regulación de velocidad de conversión de frecuencia;

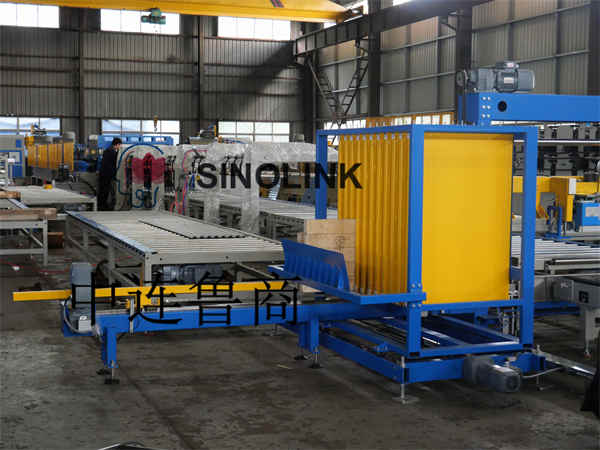

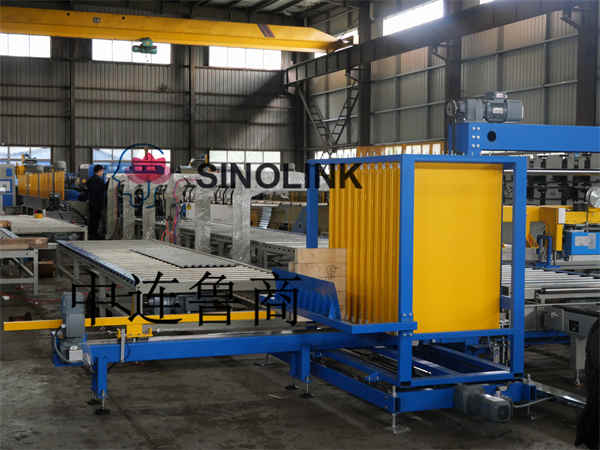

La unidad transportadora de la barra para los pies es el transportador utilizado por la unidad de colocación de la barra para los pies, que coloca manualmente la tira de la barra para los pies en la biblioteca de juntas, y el transportador de juntas empuja a su vez la tira de la barra para los pies requerida desde la biblioteca de juntas y la transporta a la línea superior de la barra para los pies. unidad de colocación. La biblioteca de nervaduras de pie es móvil y el número efectivo de bloques de almohadilla es 10*10. Velocidad de transporte por cadena 10m/min. Motorreductor SEW, regulación de velocidad de conversión de frecuencia;
Ranura media inferior inferior (≥20 mm) ancho 50,8 mm (incluida la ranura de 20 mm de ancho), altura 101,6 mm, longitud 1100 mm (A)/950 mm (B).

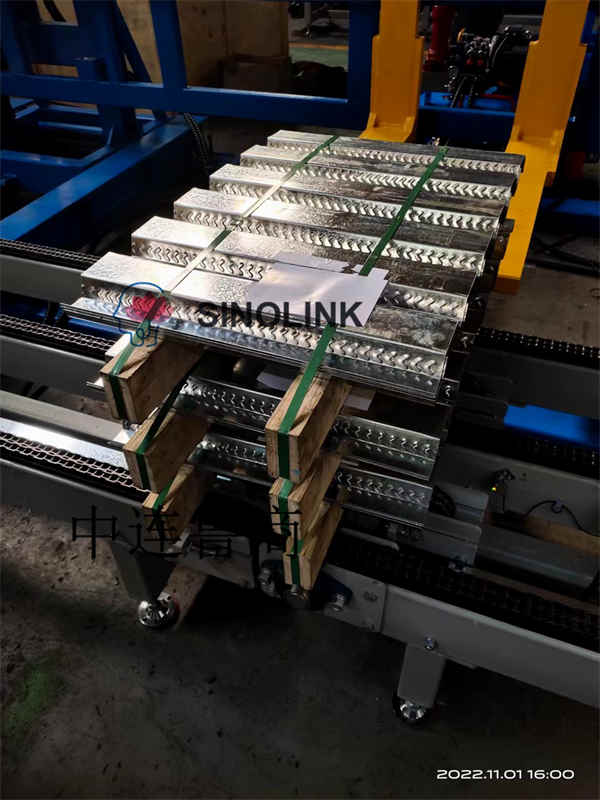

La unidad de colocación de la barra para los pies se coordina con la máquina flejadora y el bloque de cojín se coloca en la posición de flejado antes de agrupar la máquina flejadora. La parte de acción del mecanismo de colocación automática de la almohadilla es impulsada por el motor y la velocidad es de 10 m/min. Motorreductor SEW, regulación de velocidad por frecuencia variable, unidad neumática FESTO;
La correa de flejado utiliza PET de 15,5 mm de ancho y 0,6 mm de espesor, la rueda de la correa usa especificaciones de 20-25 kg, la rueda de la correa usa frenos electromagnéticos para evitar la inercia y múltiples juegos de poleas de almacenamiento para mantener la tensión constante de la correa de flejado y reducir el fallo de la cinta de alimentación; Tiempo de reemplazo del rollo de cinta de embalaje≤ 4 minutos;

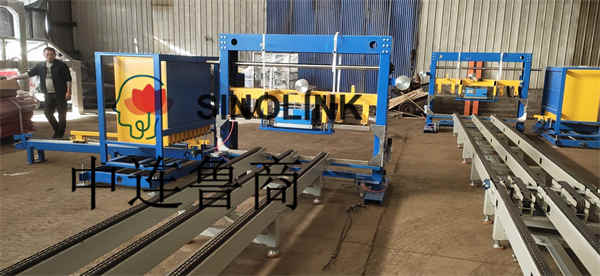

Conjunto de transportador de cadena después del flejado:
Después del flejado, el grupo transportador de cadena se compone de 2 juegos de transportadores de cadena de cuatro hileras, el transportador de cadena adopta un marco soldado de tubo cuadrado de alta resistencia, la longitud efectiva de una sola unidad es de 6000 mm, el ancho efectivo es de 1010 mm, la altura es de aproximadamente 600 mm y la velocidad es de 10 m/min,
Motorreductor SEW, regulación de velocidad de conversión de frecuencia;
Configuración de componentes principales del sistema de flejado:
Motorreductor: COSER
Convertidores de frecuencia: Siemens/AB/Danfoss
Servomotores: Siemens
PLC: Siemens/AB
Electrodomésticos de baja tensión: Siemens
Interruptor de proximidad/fotoeléctrico: SICK
Componentes neumáticos: FESTO/SMC
Más información, por favor póngase en contacto con nosotros en cualquier momento.
