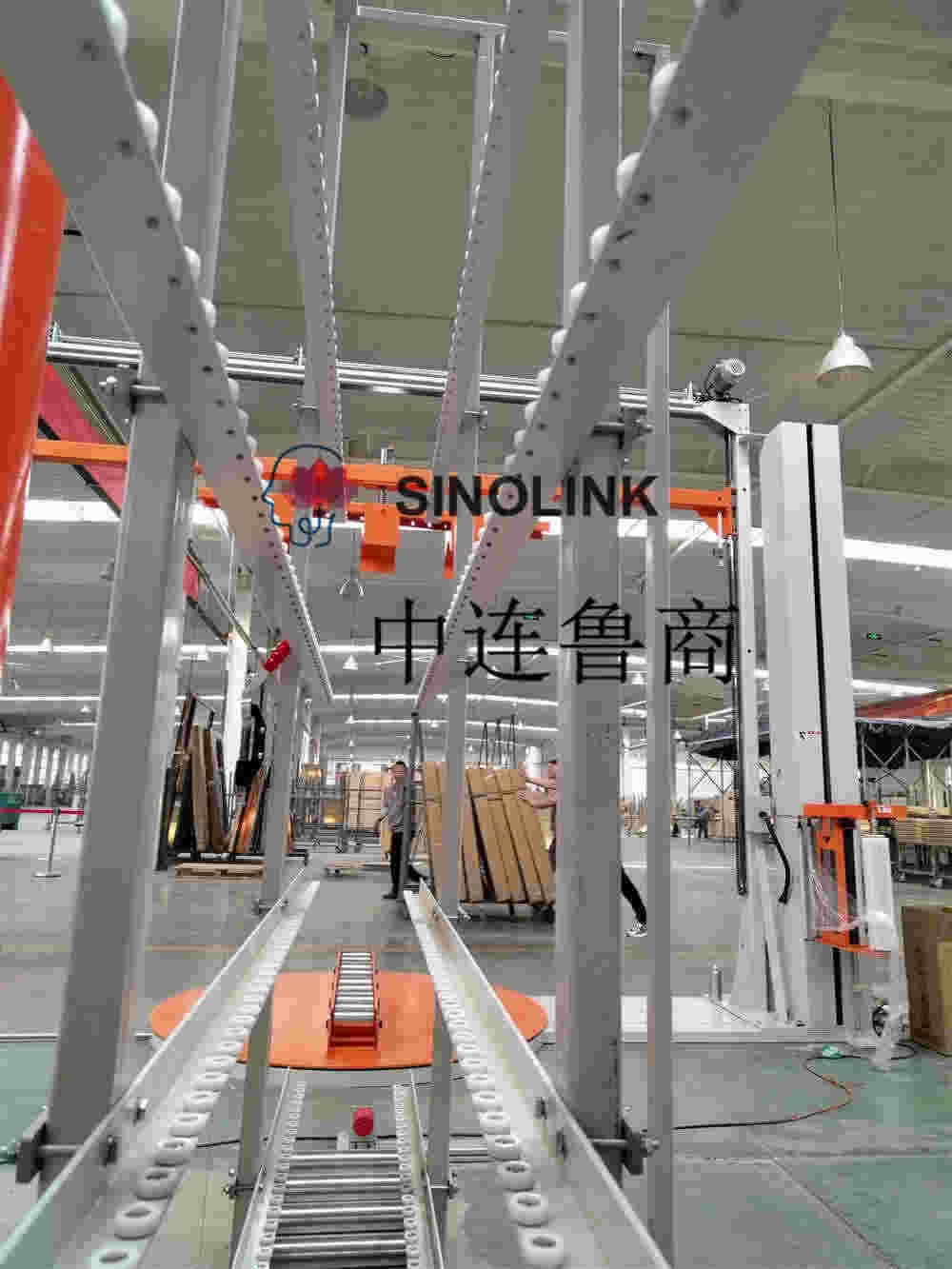

Máquina envasadora de puertas y ventanas verticales no estándar

Ventajas del rendimiento del producto:

1. Control de pantalla táctil, fácil de operar;

2. Marco de película preestirado, motor de CA de 220 V con inversor para ajustar la fuerza de tensión, cambiar la regulación de velocidad del motor de 24 V CC y la caja de alimentación aplicada al marco de película en la misma industria en China y cambiar la inestabilidad de la fuerza de tensión. .

Parámetros técnicos:

1. Diámetro del plato giratorio: 2000 mm (este dato es de referencia, sujeto al diseño del departamento técnico)

2. Especificaciones de embalaje:

3. Especificaciones de embalaje:

Mayor:3500 mm (largo) × 2600 mm (alto) × 150 (grosor) mm; Peso: alrededor de 500 kg

El menos:500 mm (largo), 500 mm (alto × × 80 mm (grosor); Peso: alrededor de 50 kg, altura del plato giratorio: 78 mm

4. Soporte de carga de la plataforma giratoria: 2000 kg.

5. Peso: 1200 kg

6. La potencia de toda la máquina: aproximadamente 2 kw

7. Tensión de alimentación: monofásica 220V

8. Velocidad del plato giratorio: 0~12 rpm

9. Material de embalaje: película estirable LLDPE

Espesor: 17~35μm

Ancho: 500 mm

Rollo de membrana interior: 76,2 mm.

Diámetro exterior máximo del rollo de película: 240 mm

Características clave:

Sistema de control:

1. Se puede configurar el número de capas de bobinado y el número de veces;

2. Interruptor fotoeléctrico que detecta automáticamente la altura de la mercancía.

3. Función de bobinado de refuerzo, que puede realizar una protección especial para una determinada pieza;

4. Función de fijar el tiempo de cruce de la cima.

Unidad giratoria:

1. La regulación de la velocidad de conversión de frecuencia del plato giratorio es ajustable de 0 a 12 rpm;

2. La transmisión de la plataforma giratoria es accionada por cadena y el posicionamiento es preciso;

3. El tocadiscos se reinicia automáticamente;

4. La parte inferior del plato giratorio está equipada con ranuras para montacargas.

Sistema de bastidor de membrana:

1. Abra el marco de la película de la puerta.

2. El marco de la membrana es un mecanismo dinámico de preestiramiento y el preestiramiento puede alcanzar el 250%.

3. Estructura de cadena, estable y confiable;

4. El motor de CA tira de la membrana y el inversor ajusta la fuerza de tensión;

5. La velocidad de subida y bajada del fotograma de la película y la velocidad de alimentación de la película se pueden ajustar respectivamente;

6. El número de devanados superiores e inferiores se controla por separado;

7. El mecanismo de seguimiento del sistema de membrana se puede tirar con un solo tirón;

8. La potencia del motor de elevación del marco de la membrana: 0,37 kw.

Características y descripción de la pantalla táctil:

1. Configuración de parámetros digitales: velocidad del plato giratorio, velocidad de elevación del cuadro de película, velocidad de salida de la película del cuadro de película (se puede configurar de 0 a 50)

2. Se puede configurar el número de círculos sinuosos en la capa inferior, el número de círculos sinuosos en la capa superior, el número de veces hacia arriba y hacia abajo y el tiempo de cruce de la parte superior.

3. Configure la función de fortalecimiento manual, que puede fortalecer y envolver las partes específicas de los artículos de bobinado.

4. Diagnóstico y detección automáticos de membrana rota y deficiencia de membrana y función de procesamiento de suspensión.

5. Detecta automáticamente la altura de los productos.

6. Libertad de origen y comienzo aleatorio

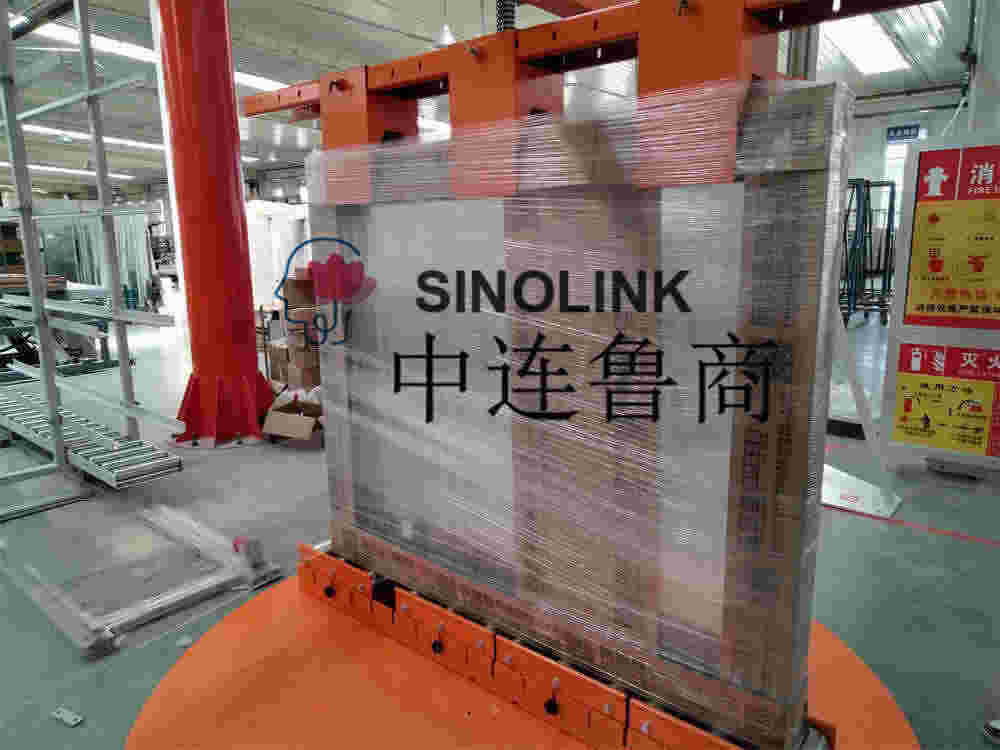

Función de prensado:

1 Plancha eléctrica superior

2. Potencia del motor superior: 0,37KW (datos de referencia, sujetos al diseño del departamento técnico)

3. Carrera de elevación: 1500~2500 mm

4. El dispositivo de presión debe estar equipado con un dispositivo fijo, y el número y estructura del dispositivo deben considerar la conveniencia y seguridad de puertas y ventanas grandes.

Ranura para tarjeta entrante:

1. Tamaño de la ranura para tarjeta: 1200 mm × 150 mm × ≥ 200 mm (largo × ancho, altura de elevación efectiva ≥ 200 mm de plataforma giratoria o más; los datos aquí son de referencia y prevalecerá el diseño del departamento técnico)

2. La superficie del rodillo transportador está galvanizada y pasivada.

3. Hay deflectores a ambos lados de la ranura para tarjetas para fijar eficazmente la puerta de madera.

4. La altura de la ranura interior de la ranura en forma de U es de 30 mm (los datos aquí son de referencia, sujetos al diseño del departamento técnico)

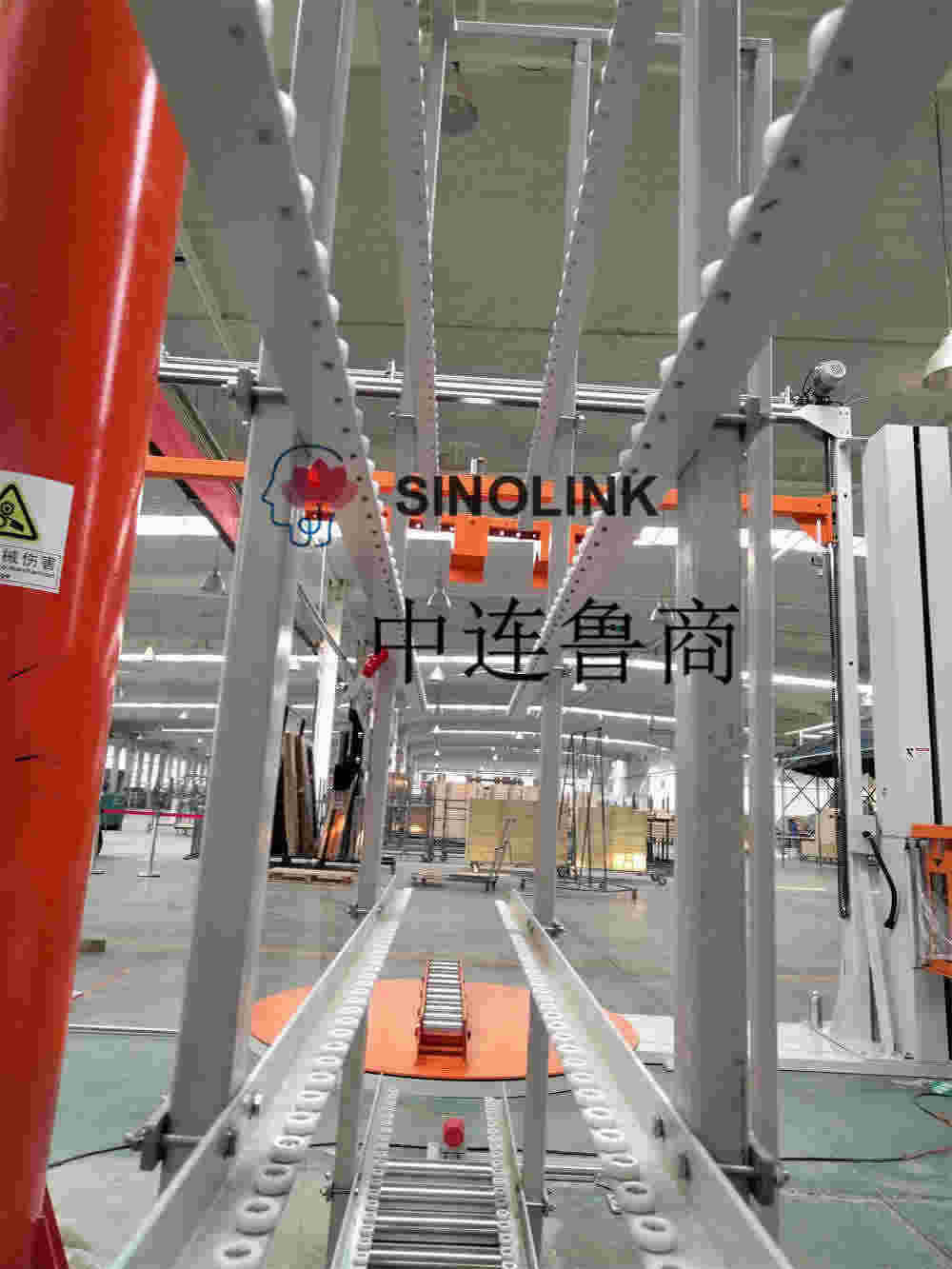

Línea transportadora sin motor de conexión y bendición entrante:

1. Este equipo tiene la función de ayudar a empujar puertas y ventanas hacia la máquina bobinadora, y el nombre del dispositivo es la conexión y bendición de la línea transportadora no motorizada S-3500.

2. Usar con máquina bobinadora

3. El proceso de uso requiere asistencia manual para la compra.

Conveniencia del diseño del equipo y otros requisitos.

1. Agregue el dispositivo de inicio y pausa del interruptor de pie para facilitar la operación al empacar manualmente

2. El color del cuerpo principal del equipo: RAL9002 (gris y blanco), y la parte móvil o giratoria adopta el color protector RAL2004 (rojo anaranjado).

3. Otros aspectos del equipo que impliquen optimización o mejora.
