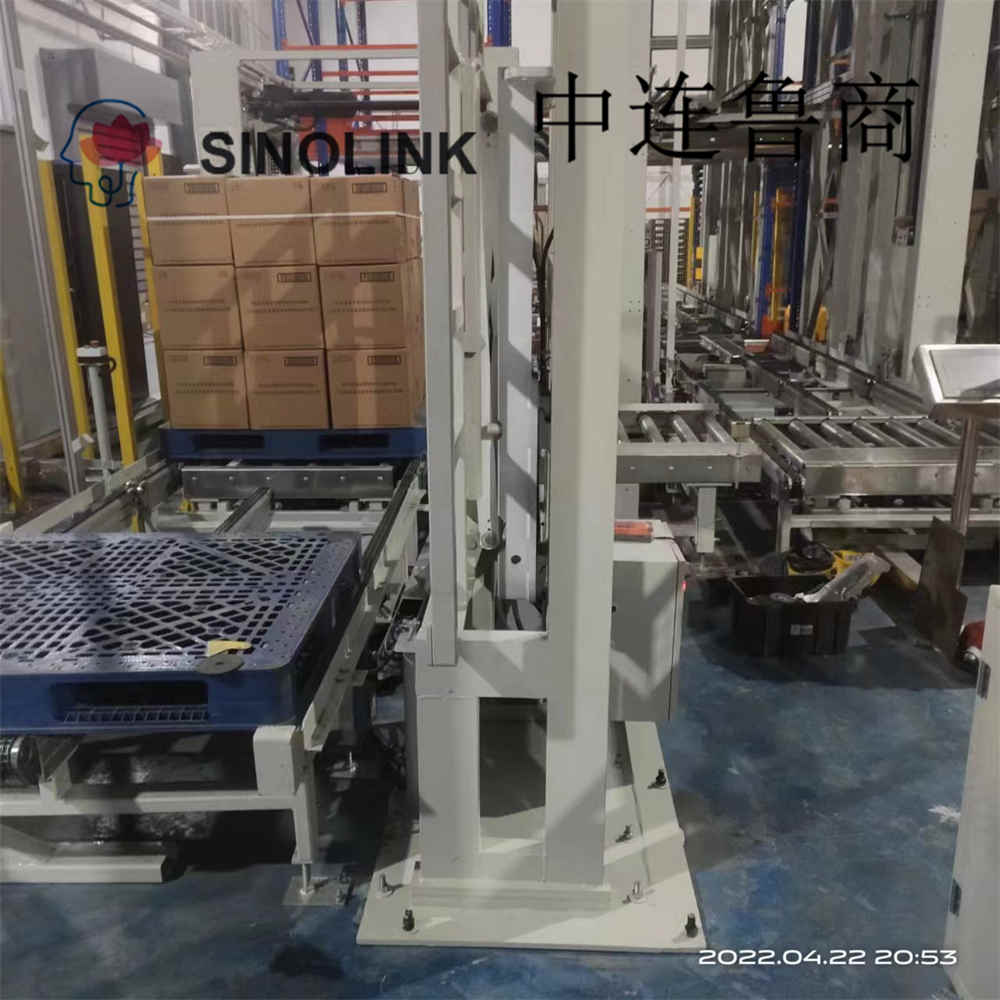

Empujador de separación de carga paletizada completamente automático

Empujador de separación de carga paletizada completamente automático

Nombre y alcance del proyecto:

1. Nombre del proyecto: paquete pequeño de aceite comestible sin paleta, pila completa en proyecto de montacargas

2. Alcance del suministro:

Reduzca los costos de subcontratación y ahorre costos agregando un conjunto de "líneas de productos de empujar y tirar de paletas". Cumpla con los requisitos del proceso de apilamiento de paletas sin paletas, cumpla con la eficiencia de producción y logre una producción segura. Incluyendo pero no limitado a lo siguiente;

A, dos juegos de transportadores (es necesario traer los suyos)

B, dos dispositivos push-pull

C, dos estaciones hidráulicas

D, montacargas bloque dos

E, dos conjuntos de sistema de control

El contenido específico se diseña de acuerdo con la situación del sitio y las características propias del equipo del proveedor del equipo.

3. Condiciones proporcionadas por la fábrica:

La fábrica es responsable de conectar la fuente de alimentación al gabinete de control principal.

Voltaje: 380V, 50Hz, 3 fases 5 hilos, rango de fluctuación de voltaje ± 10%.

Contactar ahora Correo electrónico Teléfono teléfono WhatsApp

Detalles del producto

Parámetros técnicos generales:

1. Empujador hidráulico:

Eyector de retención de paletas, sin desplazamiento lateral, sin horquilla, sin función de retención de paletas, la estructura de expulsión es una estructura de tijera

2. Capacidad de carga de 1500 KG , distancia de pérdida de carga de aproximadamente 280 mm, centro de gravedad horizontal de aproximadamente 135 mm (sujeto al diseño real)

3. Sistema de control automático: modo de control: control inalámbrico (5-10 metros), botón de operación inalámbrico ensamblado en el lado derecho del pilar A de la carretilla elevadora, incluido Siemens PLC, convertidor de frecuencia (inversor con panel de control) o productos de marca de calidad equivalente , los componentes eléctricos de bajo voltaje eligen Schneider o productos de marca de calidad equivalente, caja de control eléctrico de acero al carbono, sensor fotoeléctrico P+F u OMRON y otros interruptores de proximidad de marca de calidad similar, el nivel de protección es IP67; Los bloques de terminales están hechos de Weidmüller o productos de marca de calidad equivalente

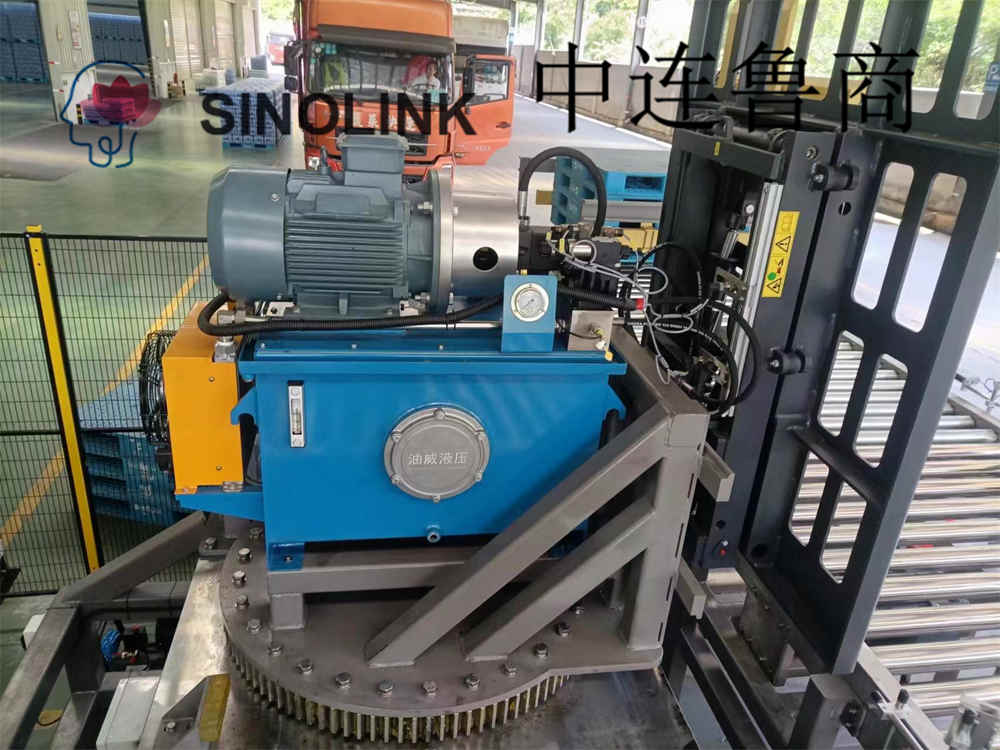

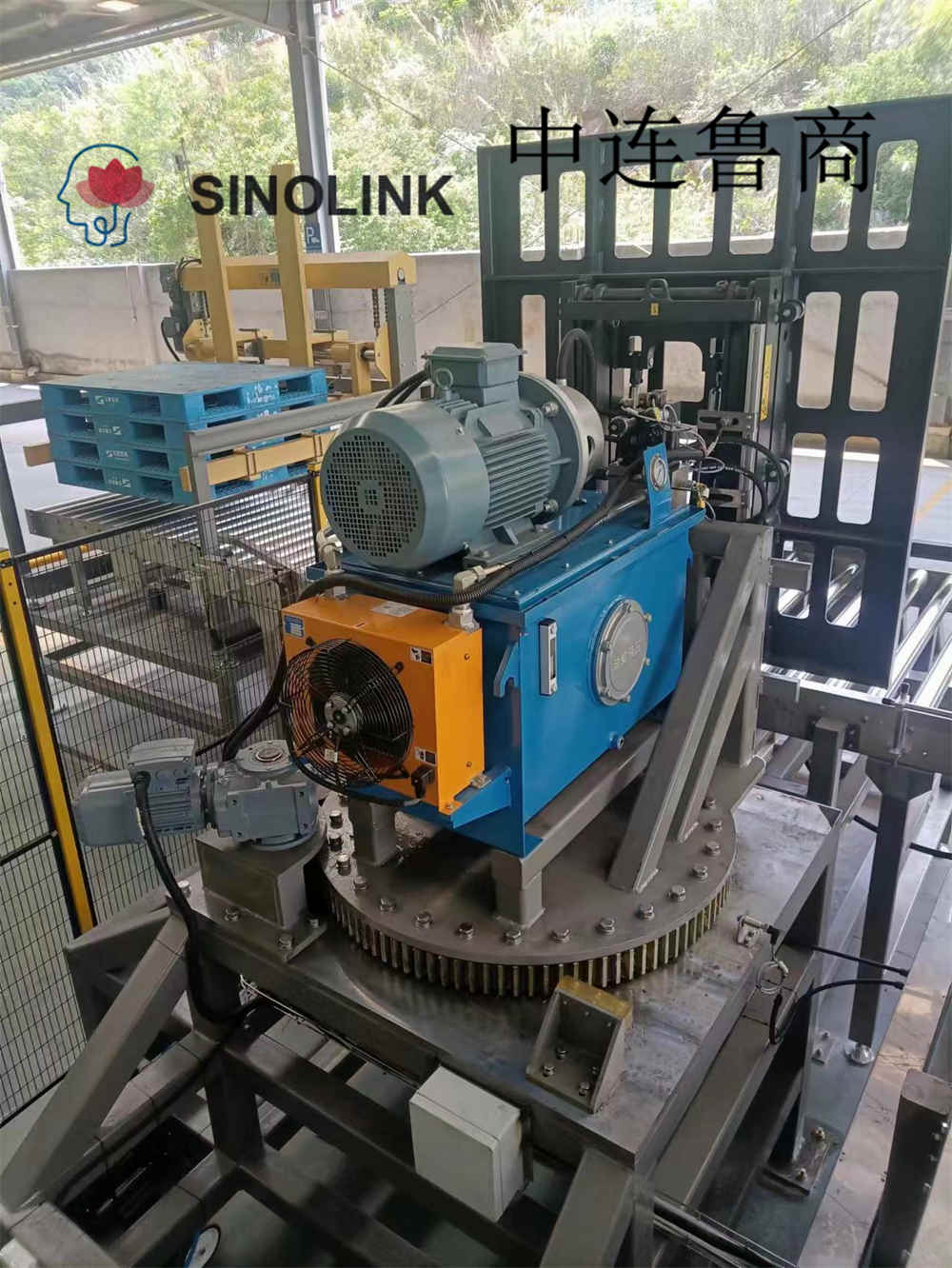

4. Estación hidráulica de circuito de aceite simple: conexión mecánica, flujo de aceite hidráulico 20-30L/min, presión 150BAR;

5. Dispositivo de protección del montacargas: placa de acero al carbono de 6 mm de espesor (sujeto al diseño real)

6. Todos los cables de alimentación , cables de control, puentes y tuberías roscadas necesarios para la conexión de todos los equipos adoptan cables ignífugos, y los cables de alimentación se seleccionan para obtener los productos de marcas reconocidas de China;

7. El gabinete de control eléctrico adopta la línea de entrada inferior, la salida inferior y el dispositivo de ventilación y escape está instalado y cumple con el nivel de protección IP65.

8. Potencia del motor: 5,5 KW (sujeto al diseño real)

9. Tamaño de la placa de empuje: altura 1700 * ancho 1350, carrera de empuje: 1750

10. Eficiencia de empuje: 30 torr/hora

11. El transportador debajo del empujador debe prepararse por sí mismo:

1) Transportador de cadena de doble fila

2) Velocidad de la línea de cadena: 16 m/min.

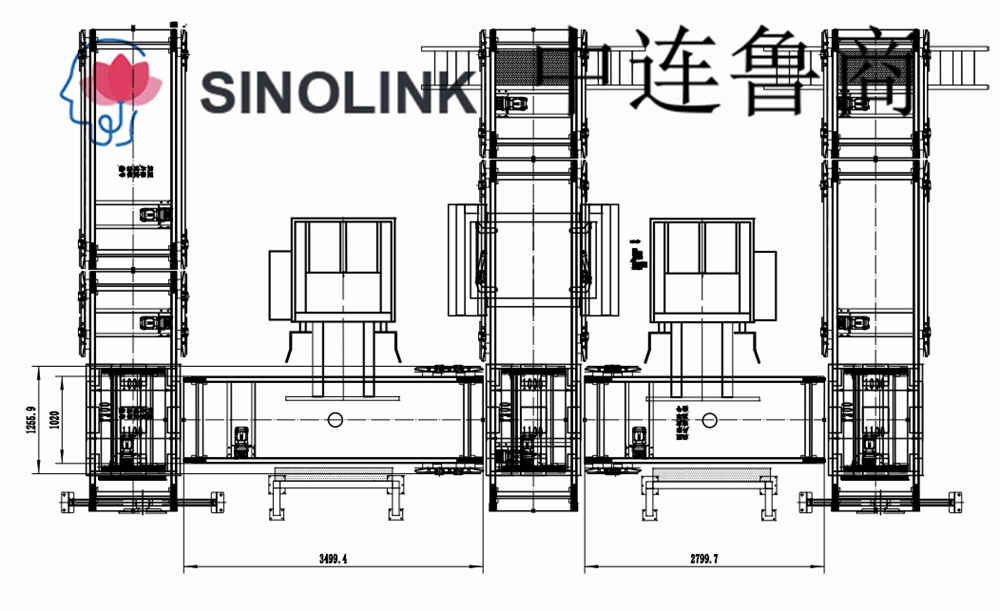

3) Longitud: 3500 mm, 2800 mm, ancho: 1320 mm, elevación del transportador: 750 mm

12. Color del cuerpo del equipo y color protector: según requerimiento del cliente.

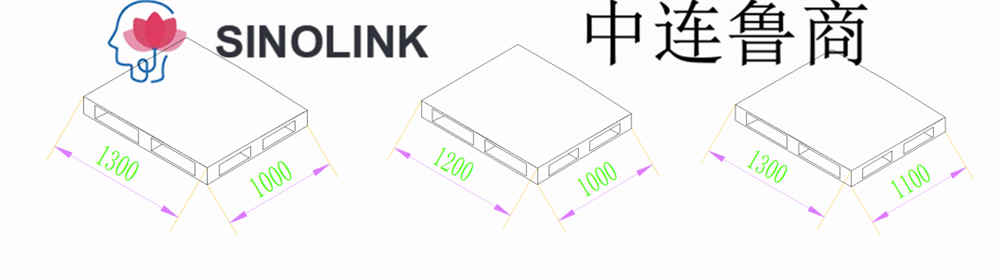

13. Selección de palets

Material: Plástico (Tian Zi Tuo)

Dimensiones: L×An×Al, mm: 1300×1000×150, 1200×1000×150, 1300×1100×150

Dirección de la horquilla: dirección 1300/1200 (tracción inferior de la horquilla, dirección de empuje del empujador)

Fully Automatic Palletized Cargo Separation Pusher

Forma estructural: paleta de doble cara

Peso único, kg: 30

Carga, kg: ≥ 1000

El transportador debe diseñarse teniendo en cuenta tres formas de paletas sólidas, todas las cuales se pueden usar normalmente en el sistema de transportador.
