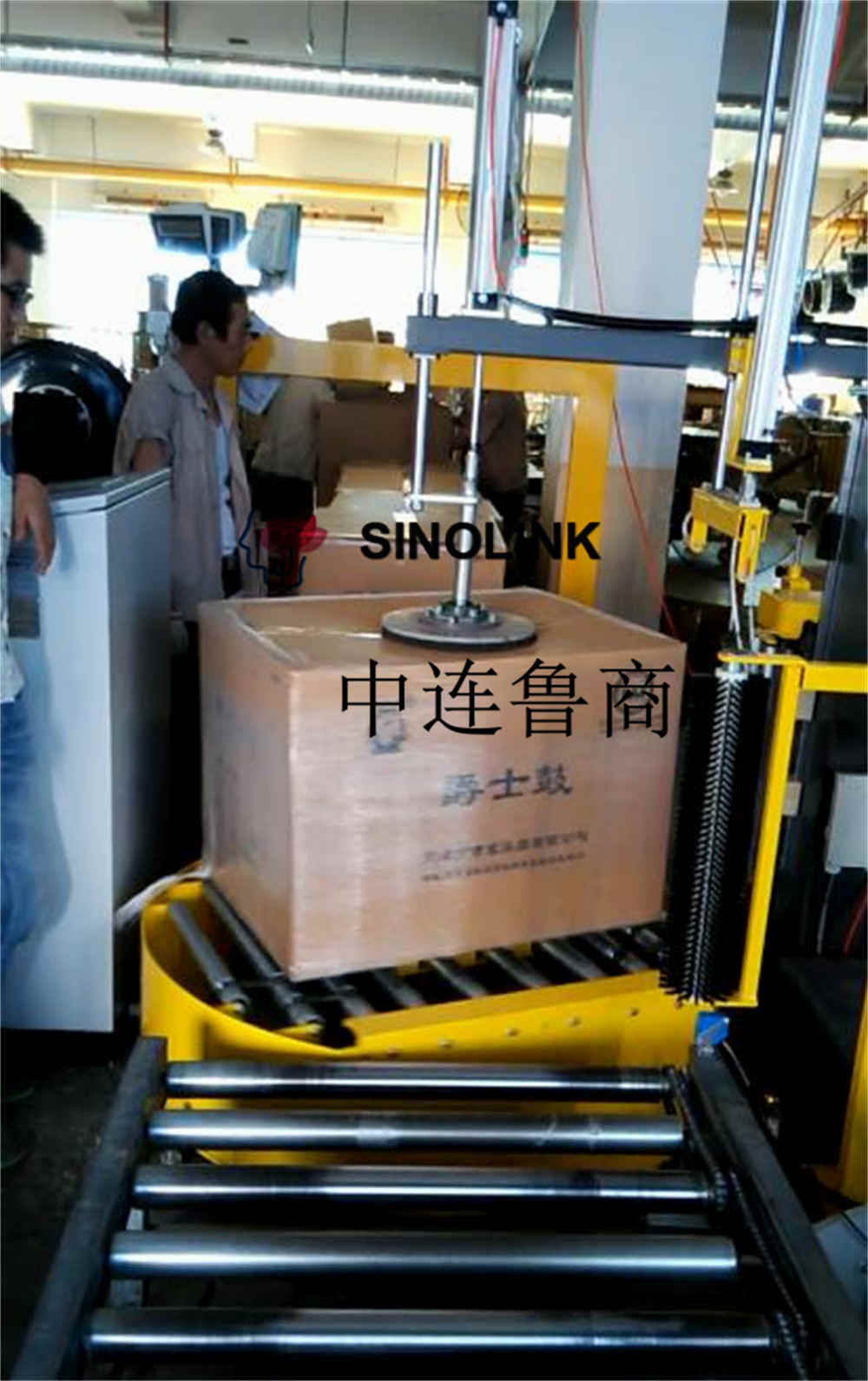

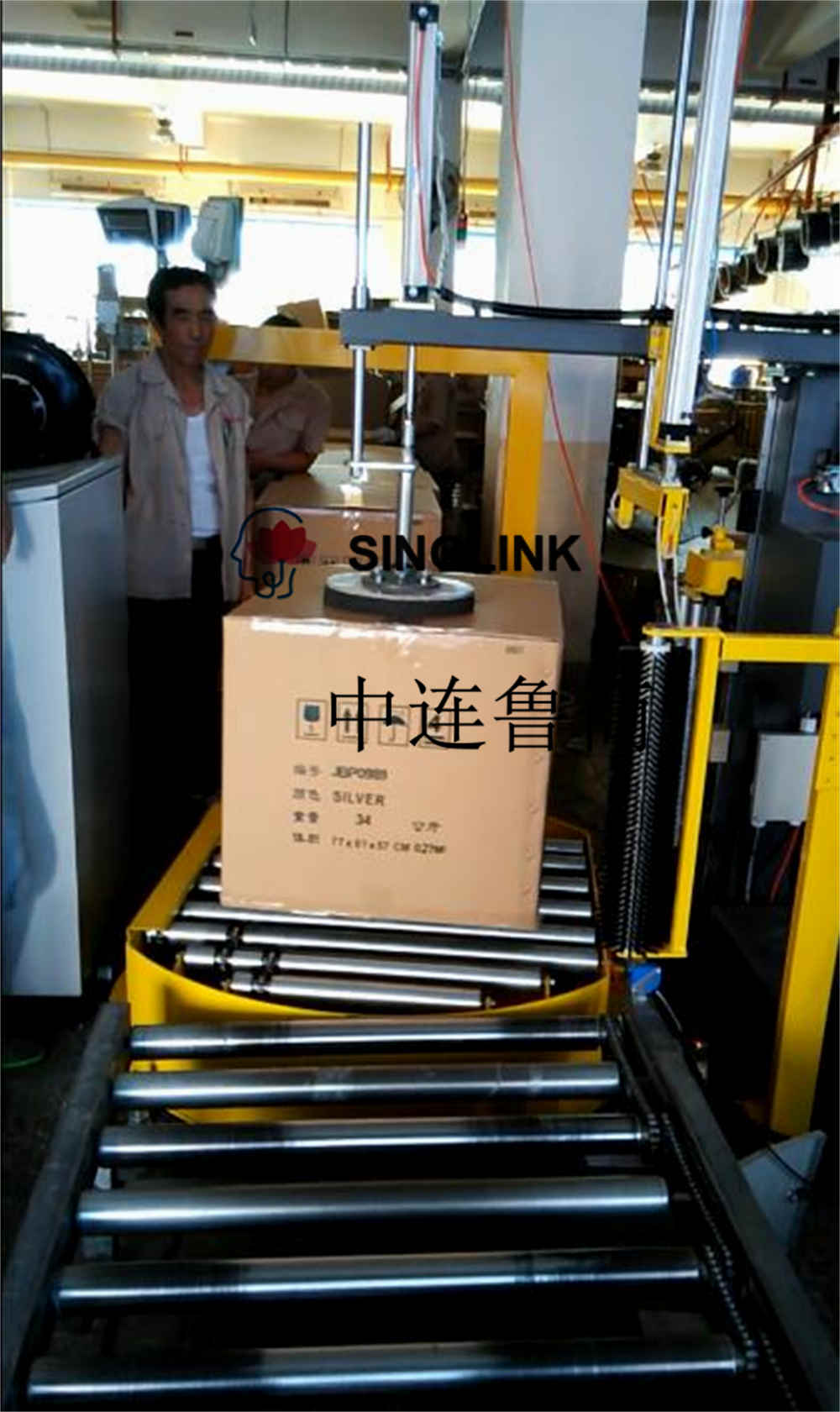

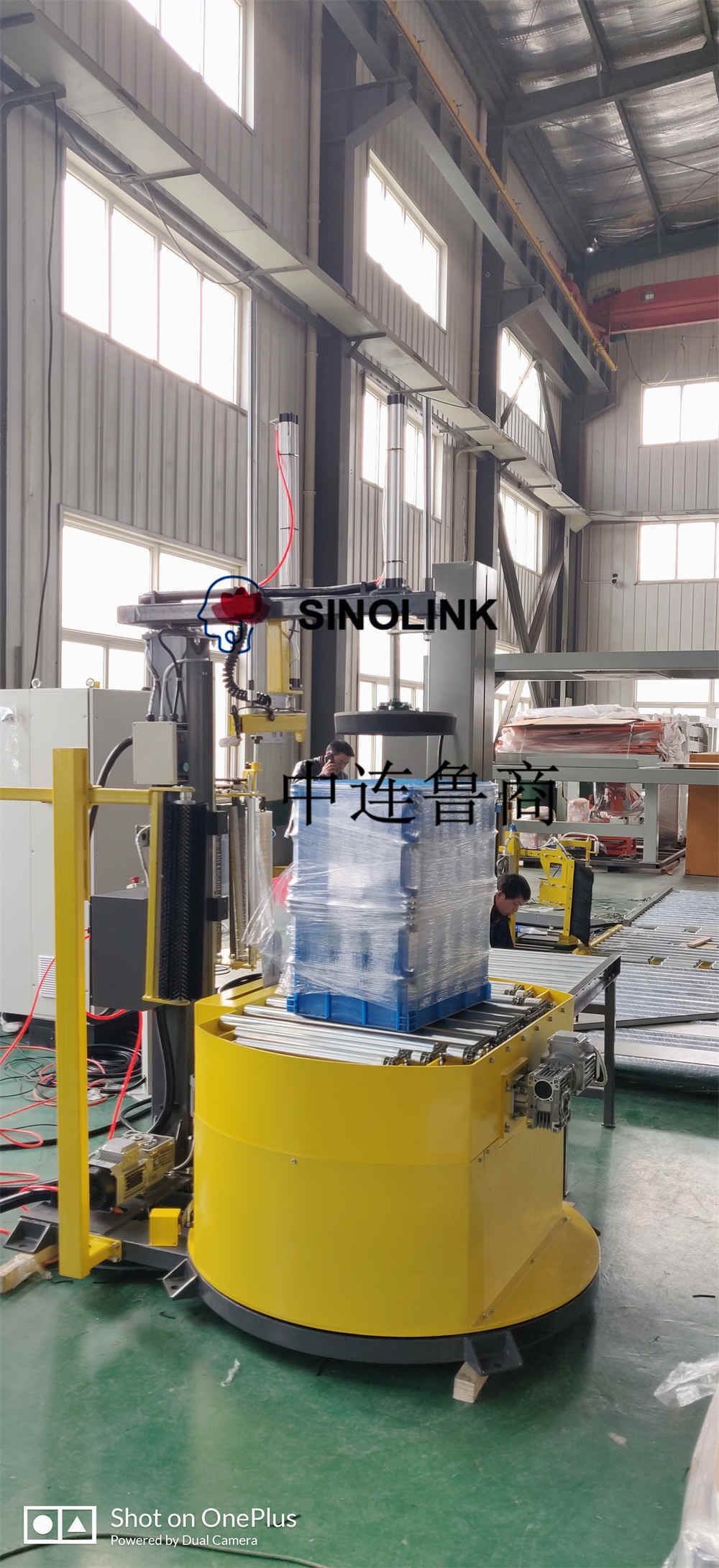

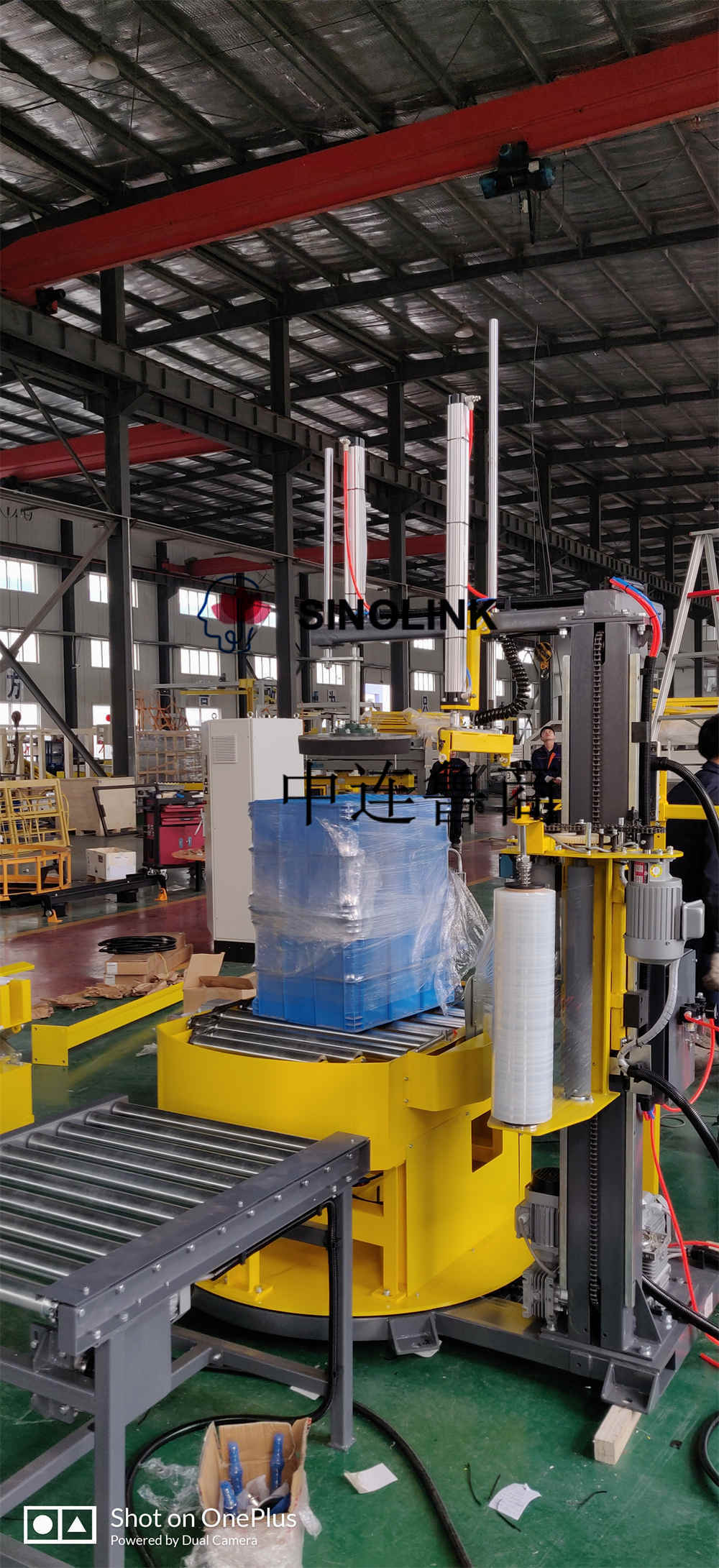

Máquina empacadora de envoltura en línea sin bandeja completamente automática

1. Descripción general del embalaje

1.1 Este equipo es un equipo especial para enrollar automáticamente una película estirable en la caja de cartón. Desempeña el papel de embalaje de productos a prueba de polvo, a prueba de humedad y a granel, desempeñando así un equipo especial para la protección del producto, ahorrando costos de embalaje, reduciendo la intensidad de trabajo de los trabajadores y mejorando los efectos del embalaje.

1.2 La caja de cartón se transporta automáticamente a la máquina bobinadora, la parte superior se presiona automáticamente hacia abajo, la película se enciende automáticamente, la máquina bobinadora se inicia automáticamente de acuerdo con los parámetros de empaque establecidos para realizar el proceso de empaque, el bobinado se completa, la película es se rompe automáticamente, la parte superior se eleva automáticamente y la caja de cartón se transporta automáticamente fuera de la estación de embalaje de bobinado.

1.3 Comienza el próximo reciclaje de embalajes de carga.

2. Datos técnicos

Rendimiento principal:

Sistema de marco de membrana: marco de membrana de puerta abierta

Sistema de elevación: regulación de velocidad de conversión de frecuencia opcional

Sistema de control: control PLC, puede establecer la cantidad de círculos superior e inferior del paquete, la cantidad de capas de envoltura

Dispositivo de presión: brazo de presión neumático, seguro y estable.

Parámetros principales:

Especificación de envoltura L: 550-800 mm W: 450 mm-480 mm H: 350-630 mm

Eficiencia de embalaje: 60-100 piezas/h (según los requisitos de embalaje específicos del cliente)

Velocidad de la placa giratoria: conversión de frecuencia de velocidad de 0-20 rpm ajustable

Rotura automática de película: sujeción automática de película, ruptura automática de película

Velocidad de transporte: 6-8m/s

Altura de la mesa del transportador: 750 mm

Carga de la plataforma giratoria: 200 kg

Peso total: 380kg

Dimensiones: 1700 mm × 820 mm × 1760 mm (sujeto a dibujos específicos)

Potencia/voltaje del motor: plato giratorio 0,37 kw, marco de diafragma 0,37 kw, columna 0,37 kw/220 V CA, transporte: 0,37 kw

3. Condiciones de trabajo

Sistema de trabajo: producción de tres turnos, 8 horas por turno, no menos de 300 días hábiles por año, 24 horas de funcionamiento continuo.

Parámetros de potencia: rango de fluctuación de voltaje de 220V AC50HZ +/-10%.

Condiciones de funcionamiento: temperatura ambiente 10-40°C humedad relativa 10-90%.

4. Servicios técnicos postventa

1. Toda la máquina completa implementa un año de responsabilidad de garantía gratuita a partir de la fecha de instalación y aceptación de la prueba. Proporcionar servicios técnicos y de mantenimiento de por vida.

2. La línea directa de servicio posventa brinda soporte técnico las 24 horas del día. Problemas comunes 15 minutos para solucionar problemas. Los especialistas en servicio posventa en todo el país brindan a los clientes un soporte de servicio técnico oportuno y conveniente en el sitio.

5. Partes principales

PLC: Omron

Convertidor de frecuencia: Omron

Pantalla táctil: Kunlun tong

Interruptor fotoeléctrico: Corey

Interruptor de proximidad: Omron

Aparato eléctrico de baja tensión: Schneider

Válvula magnética: marca conocida nacional

Cilindro: marca conocida nacional

Final de carrera : Schmersal

Dispositivo principal: Schneider

Motorreductor de plato giratorio: marca nacional conocida

Motorreductor del transportador: marca nacional conocida

Motorreductor de película de marco de membrana: marca nacional conocida

Motorreductor de elevación de marco de membrana: marca nacional conocida

Pernos y otros sujetadores: grado 8.8

La fuente de alimentación DC24V-3A debe proporcionarse por separado, y la fuente de alimentación DC se selecciona de Weidmüller

Si tiene un requisito especial, hable con nosotros en cualquier momento. Podemos personalizarlo para usted.
