Pallet Push-pull Línea de productos Push-puller

Alcance del suministro de Línea de productos de palet push-pull

Agregando un conjunto de "línea de productos de empuje y tracción de paletas" para reducir los gastos comerciales de subcontratación y ahorrar costos. Cumple con los requisitos del proceso de apilamiento e incorporación sin paletas, cumple con la eficiencia de producción y logra una producción segura. Esto incluye, entre otros, lo siguiente;

A, dos juegos de transportadores (el comprador proporciona el suyo propio)

B, dos dispositivos push-pull

C, dos estaciones hidráulicas

D, el montacargas bloquea dos

E, dos conjuntos de sistemas de control.

El contenido específico está diseñado de acuerdo con la situación del sitio y las características del propio equipo del proveedor del equipo.

Contactar ahora Correo electrónico Teléfono teléfono WhatsApp

Detalles del producto

Parámetros técnicos generales de Línea de productos de palet push-pull

1. Empujador hidráulico: Eyector de retención de paletas, sin desplazamiento lateral, sin horquillas, sin función de retención de paletas, la estructura de empuje es de tijera

2. La capacidad de carga es de 1500 kg , la distancia de pérdida es de aproximadamente 280 mm y el centro de gravedad horizontal es de aproximadamente 135 mm (sujeto al diseño real)

3. Sistema de control automático: modo de control: control inalámbrico (5-10 metros), el botón de operación inalámbrica está ensamblado en el lado derecho del montacargas, incluido el PLC Siemens, el inversor (panel de control completo del inversor) o productos de marca de calidad equivalente, bajo- los componentes eléctricos de voltaje se seleccionan de Schneider o productos de marca de calidad equivalente, caja de control eléctrico de acero al carbono, sensor fotoeléctrico P+F u OMRON y otros interruptores de proximidad de marca de calidad similar, el nivel de protección es IP67; Los bloques de terminales están hechos de Weidmüller o marcas equivalentes.

4. Estación hidráulica de un solo aceite: conexión mecánica, caudal de aceite hidráulico 20-30L/min, presión 150BAR;

5. Otro dispositivo de protección para montacargas: placa de acero al carbono de 6 mm de espesor (sujeto al diseño real)

6. Todos los cables de alimentación, cables de control, puentes y tuberías roscadas necesarios para la conexión de todos los equipos están hechos de cables retardantes de llama y los cables de alimentación se seleccionan para obtener productos de marcas reconocidas de China;

7. El gabinete de control eléctrico adopta la línea de entrada inferior , la salida inferior y el dispositivo de ventilación y escape instalados, y cumple con el nivel de protección IP65.

8. Potencia del motor: 5,5 KW (sujeto al diseño real)

9. Tamaño de la placa de empuje: altura 1700 * ancho 1350, carrera de empuje: 1750

10. Eficiencia de empuje: 30 Torr/hora

11. El demandante del transportador debajo del empujador deberá proporcionar el suyo:

1) Transportador de cadena de doble hilera

2) Velocidad de la línea de cadena: 16 m/min

3) Longitud: 3500 mm, 2800 mm, ancho: 1320 mm, elevación del transportador: 750 mm.

12.Material: Plástico (Tian Zi Tuo)

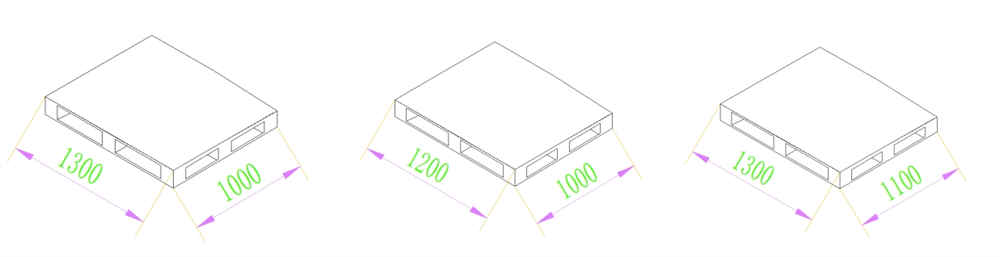

Dimensiones L×An×Al: 1300×1000×150 mm, 1200×1000×150 mm, 1300×1100×150 mm

Dirección de la horquilla: 1300/1200 cuadrados (recogida de la horquilla inferior, dirección de empuje del empujador)

Pallet Push-pull Pproduct Line

Estructura: Palet de doble cara

Peso unitario: 30kg

Portador de carga: ≥1000kgs

El transportador debe diseñarse teniendo en mente tres formas de paletas sólidas, todas las cuales pueden usarse normalmente en el sistema transportador.

Pallet Push-pull Pproduct Line Push-puller
