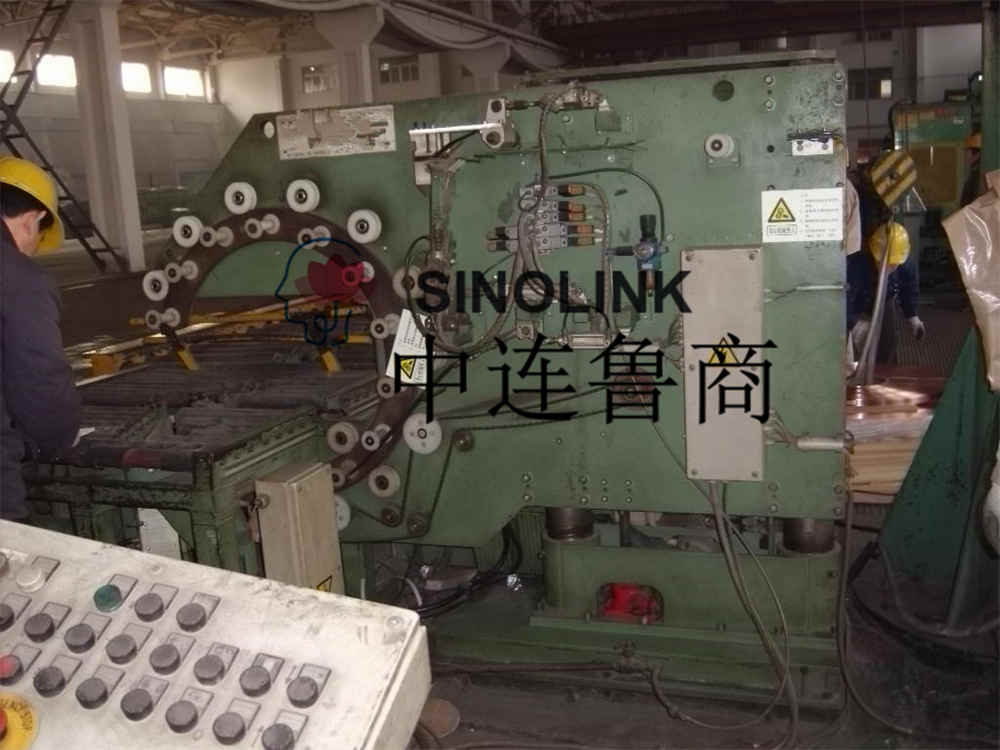

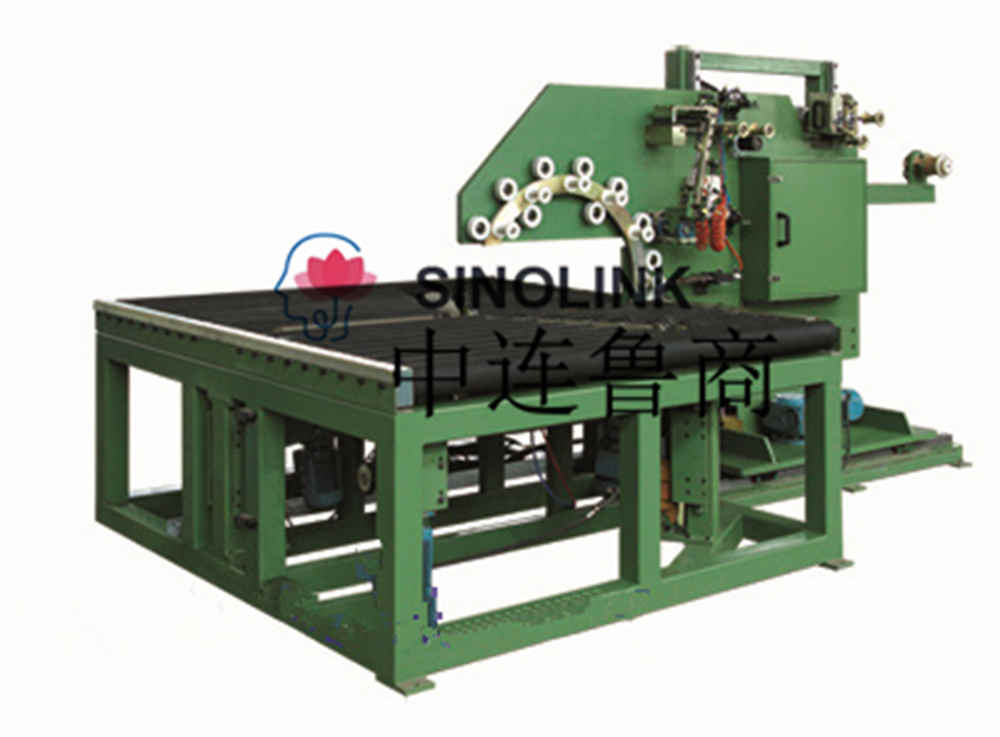

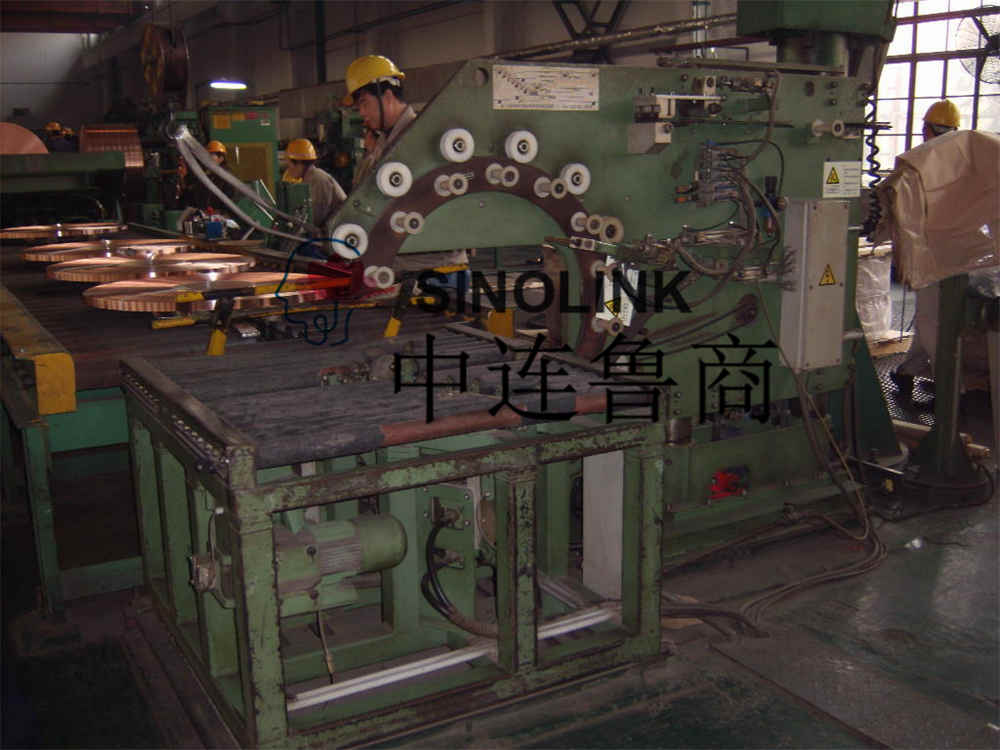

Máquina empacadora de bobinado de anillo horizontal en línea

Proceso de embalaje:

La bobina de acero se transporta a través del transportador eléctrico (equipo propio del cliente), y antes de ingresar a la máquina anular, la máquina superior transmite las especificaciones de la bobina de acero (incluido el diámetro interior, el diámetro exterior, el ancho, el peso, etc.) de la bobina de acero al sistema de control de la máquina de anillo.

La bobina de acero ingresa a la máquina de anillo a través del transportador de potencia (propiedad del cliente), y la máquina de anillo cambia automáticamente el programa de empaque de acuerdo con las especificaciones de bobina de acero proporcionadas por la máquina superior, y la máquina de anillo empaqueta automáticamente la bobina de acero de acuerdo con el acción establecida por el programa.

Todas las tiras de acero pueden enrollar automáticamente la cinta de papel, la carga de papel y la ruptura del papel se completan automáticamente por el propio equipo, embalaje de bobinado automático, se puede configurar el número de bobinado de cabeza y cola, la cantidad de superposición de bobinado en la parte media puede ser ajustado, después de la rotura del papel, la cabeza rota de la cinta de papel debe unirse manualmente con cinta adhesiva.

El bobinado está completo.

Continúe con el siguiente ciclo de empaquetado de bobinas.

Principales parámetros técnicos:

Especificaciones de la correa de acero para embalaje:

Diámetro interior: Φ250, Φ300, Φ400, Φ500

Diámetro exterior mínimo: Φ600

Diámetro exterior máximo: Φ1500

Ancho de la tira: 20-200 mm

Peso del rollo: máximo 2000 kg por rollo.

Especificaciones del rollo de papel de embalaje:

Material: Cinta de papel

Diámetro exterior; φ600 mm (máx.)

Ancho: 80 mm

Diámetro interior del núcleo de papel: φ75 mm

El peso máximo de todo el rollo es de 5000 kg.

Alcance de la entrega de la máquina empacadora de bobinado de anillo horizontal en línea:

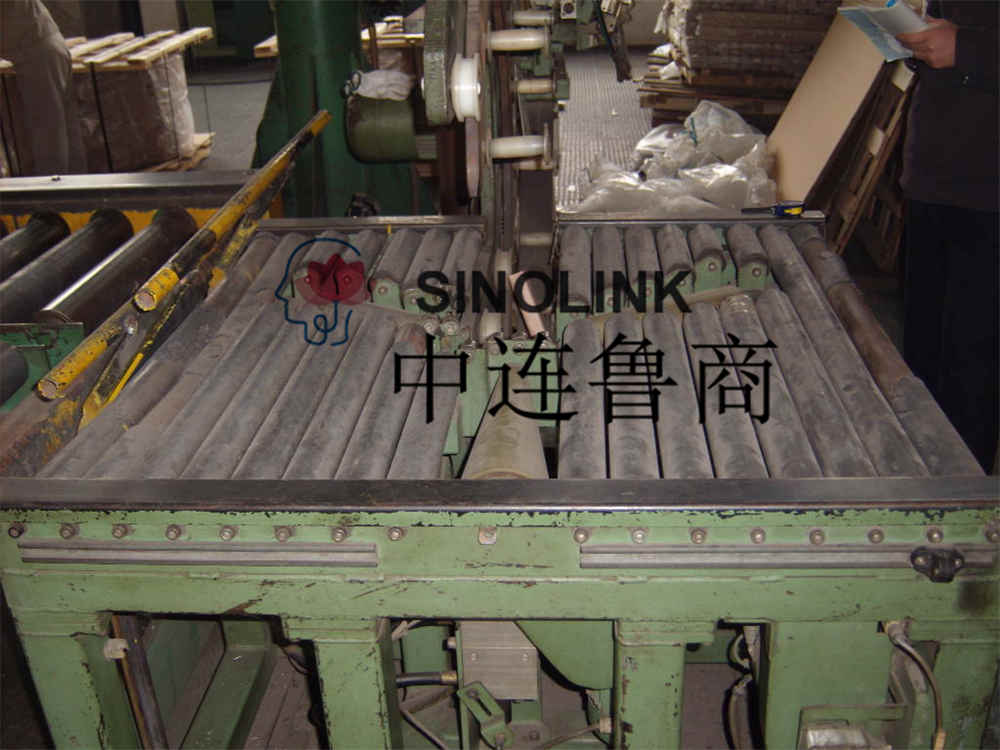

Rodillo transportador de energía: (1 juego)

La máquina de cuerpo anular tiene su propio transportador, que se utiliza para transportar la bobina de acero a la estación de bobinado y transportar la bobina de acero bobinado fuera del cuerpo anular.

Diámetro del rodillo: 86 mm

Paso: 127 mm

Ancho de superficie efectiva de transporte: 1500 mm

Elevación de la superficie de transporte del cliente: 800 mm

Altura de transporte: 900 mm (necesita coordinar al propietario para llevar a cabo la construcción de hundimiento del equipo, hundimiento de 100 mm, proveedor para proporcionar planos de cimentación del equipo)

Longitud de transporte: 1886 mm (este tamaño es de referencia, el proveedor proporcionará el dibujo del tamaño del equipo dentro de 1 semana después de la firma del contrato)

Velocidad de transporte del rodillo de transporte de potencia: 15 m/min (conversión de frecuencia ajustable)

Hay una función de trabajo hacia adelante y hacia atrás.

Poder: 1.1kw

Rueda guía cónica: (1 juego)

La bobina de acero utilizada para transportar a la estación de empaque se levanta automáticamente y espera a que la máquina de cuerpo de anillo empaquete

Número de rodillos cónicos: 3

Potencia del motor de accionamiento del rodillo cónico: 3×0.25kw

El rodillo cónico impulsa el motor para convertir la regulación de frecuencia y velocidad.

Diámetro de la cabeza del rodillo cónico: 260 mm

Con función de expulsión automática.

Modo de accionamiento de elevación: eyección hidráulica

Potencia del motor de la estación hidráulica: 3kw (determinado después del diseño detallado, sistema hidráulico proporcionado por el proveedor)

Carrera de elevación: 20 mm

Asegúrese de que la rigidez de soporte de la rueda guía cónica cumpla con los requisitos del cliente.

La superficie del rodillo cónico está hecha de poliuretano de 90 grados, lo que aumenta la fricción y evita el deslizamiento sobre materiales metálicos.

Dispositivo auxiliar de rodillos: (1 juego)

Se utiliza para facilitar el paso suave de las bobinas de acero a través de la estación de embalaje.

La amplitud de giro del rodillo auxiliar es de 90°

Accionamiento neumático

Mecanismo de anillo giratorio: (1 juego)

Se utiliza para impulsar la rotación del material de embalaje y enrollar el material de embalaje en la superficie de la tira de acero.

Velocidad del anillo giratorio: 80 rpm (máx.)

Carrera de elevación giratoria: 300 mm

Carrera de avance y retroceso: 80 mm

Potencia del dispositivo:

Motor de anillo rotatorio: 1.5Kw

Motor de elevación: 1.1Kw

Motor móvil horizontal: 0.37Kw

El anillo de empaque tiene la función de regular la velocidad de conversión de frecuencia, que puede cambiar la superposición y la velocidad de los materiales de empaque de acuerdo con los requisitos del empaque, y el anillo giratorio se puede levantar y mover horizontalmente.

Mecanismo de cinturón de almacenamiento: (1 juego)

Para prealmacenamiento de cintas de papel;

Puede envolver dos materiales de embalaje;

Tiene la función de almacenamiento previo de la cinta de papel de envolver y está equipado con una caja de cinturón de almacenamiento para asegurar el ajuste del embalaje de la bobina;

El soporte de la cinta de papel se amortigua y tensa mecánicamente.

Dispositivo automático de ruptura de la correa superior: (1 juego)

Se utiliza para la carga y rotura automática de la cinta para realizar la automatización del proceso de envasado;

La tensión suelta de la correa de papel se puede ajustar y la fuerza de tensión se puede ajustar a través de la correa, el resorte y el tornillo;

Rotura automática de correas en modo neumático;

Una vez que se completa el bobinado, la cinta de papel se corta automáticamente y se sujeta a la cinta de papel;

El dispositivo especial de sujeción de la correa y el control del programa superior y de ruptura pueden mejorar en gran medida la eficiencia de empaque del equipo.

Sistema de control: (1 juego)

Controlar el funcionamiento automático de todo el conjunto de equipos;

Control PLC de toda la máquina, regulación de velocidad de conversión de frecuencia del motor;

Adopta el control del controlador programable PLC de la serie Siemens Omron, adopta un gabinete de control eléctrico independiente, el control y la operación están integrados y tiene funciones potentes;

Control de pantalla táctil, potente, capaz de almacenar diferentes programas de empaque de varias especificaciones de productos, cambiar automáticamente de acuerdo con las especificaciones de la correa de acero proporcionadas por la computadora host y enrollar automáticamente;

El codificador de rodillos transportadores de potencia cuenta y posiciona para garantizar que el posicionamiento del transporte de la correa de acero sea preciso y el error ± 10 mm (máx.);

Puede mostrar el estado de funcionamiento en tiempo real, y tiene la función de notificación automática de fallas y alarma, y ​​tiene un dispositivo de protección de cadena de seguridad;

Puede establecer el diámetro exterior, el diámetro interior, el ancho, la velocidad de embalaje y otros parámetros de la correa de acero de embalaje de bobinado;

El pivote se puede centrar automáticamente en relación con la correa de acero empaquetada según el tamaño de la correa de acero;

Tiene la función de ajustar el grado de superposición y la tensión de la cinta de papel de embalaje, y la tensión es constante durante el proceso de enrollado, y puede garantizar que el papel de embalaje permanezca plano después del enrollado sin tirones ni arrugas.

Otros requerimientos:

1. Medio energético:

Fuente de alimentación: AC380V/5Kw/50Hz

Requisitos de suministro de aire:

Presión de aire comprimido: 0.4-0.6Mpa

Consumo de aire: 0,06 Nm³/h

El comprador conecta la fuente de aire a la válvula de cierre fuera de la caja de control neumático.

2. Información proporcionada:

El plano del tamaño de instalación del equipo se proporciona dentro de una semana después de la firma del contrato (incluida la ubicación de instalación de la caja de control de aire, el gabinete de control eléctrico, la estación hidráulica).

Manual de instrucciones (incluye diagrama esquemático eléctrico, instrucciones de mantenimiento).

Configuraciones eléctricas principales de:

Viene con una lista de piezas de desgaste:

Servicios técnicos postventa:

Todas las máquinas implementan la responsabilidad de garantía gratuita de un año a partir de la fecha de recepción de la prueba de instalación y puesta en marcha, y brindan servicios técnicos y de mantenimiento de por vida. La línea directa de servicio posventa brinda soporte técnico las 24 horas del día y soluciona problemas comunes en 15 minutos. Los especialistas en servicio posventa en todo el país brindan a los clientes un soporte de servicio técnico oportuno y conveniente en el sitio.

Requisitos más detallados, póngase en contacto con nosotros en cualquier momento.
