Paneles de yeso (paneles de construcción, paneles artificiales, etc.) Sistema de embalaje y envoltura completamente automático de seis lados

Paneles de yeso (paneles de construcción, paneles artificiales, etc.) Sistema de embalaje y envoltura completamente automático de seis lados

El panel de yeso está envuelto en un envoltorio fuera de línea:

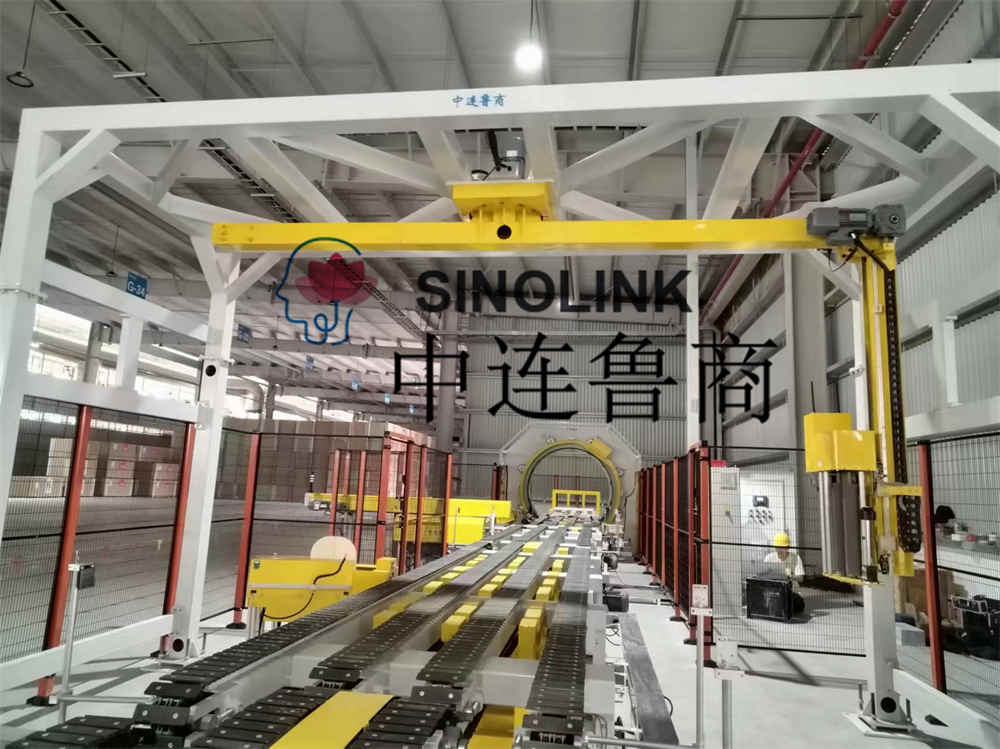

1. Agregue manualmente protectores de esquina y coloque etiquetas en el panel de yeso, el montacargas coloca el panel en línea, el balancín vertical lo envuelve, agrega automáticamente la pata de la almohadilla de la barra de yeso, el envoltorio horizontal y el montacargas desconecta el panel.

2. Agregue manualmente protectores de esquina y coloque etiquetas en el panel de yeso, embolsado manualmente, tablero de montacargas en línea, agregue automáticamente patas de tendón de yeso, envoltura horizontal, tablero de montacargas fuera de línea.

Requisitos del equipo

5.1 La película en espiral se instala con un eje inflable.

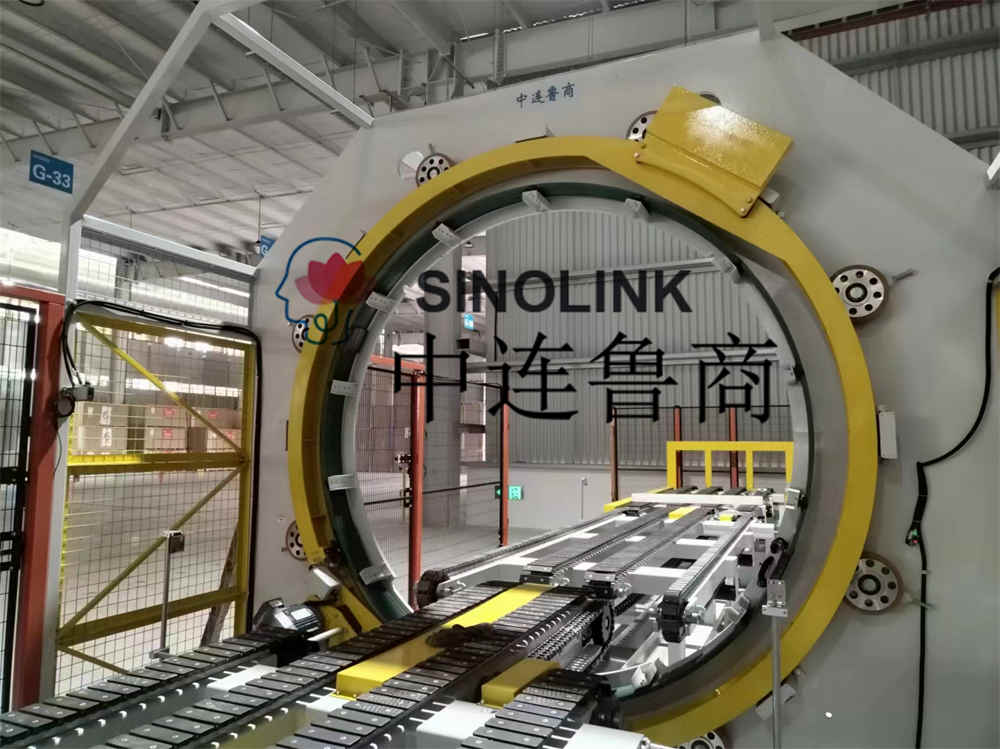

5.2 El marco de película de estiramiento vertical adopta el método de preestiramiento, y el marco de película de bobinado horizontal adopta el método de estiramiento de resistencia, equipado con ruedas dentadas con 4 relaciones de estiramiento de 1,6, 1,8, 2,0 y 2,5, y la relación de estiramiento de la película de estiramiento puede se puede ajustar reemplazando el engranaje, y se visualiza la relación de estiramiento y la marca visual externa se ajusta cuando se reemplaza el engranaje.

5.3 La fuerza de apriete de la película estirable sobre el embalaje debe ser ajustable y fácil de visualizar.

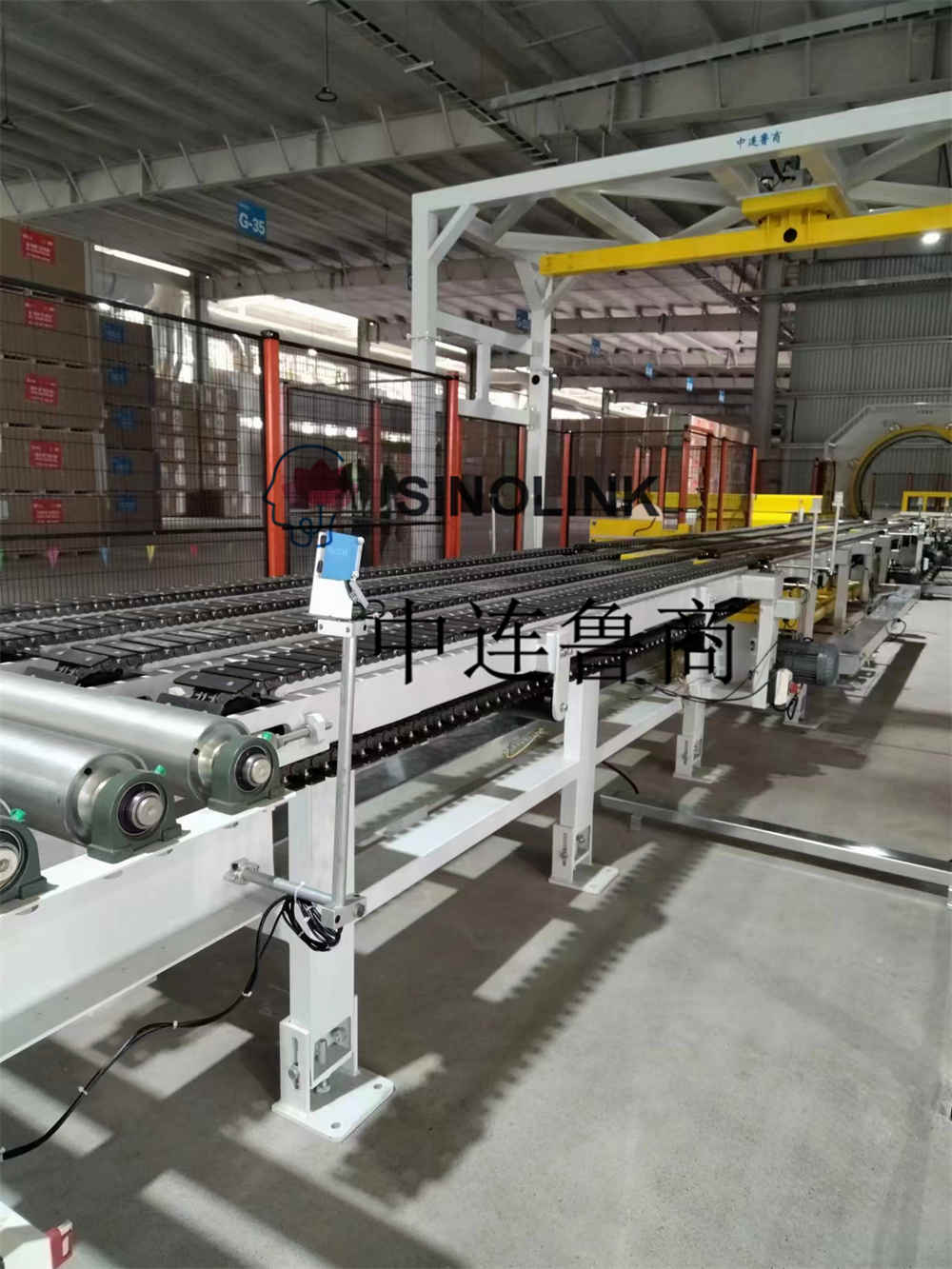

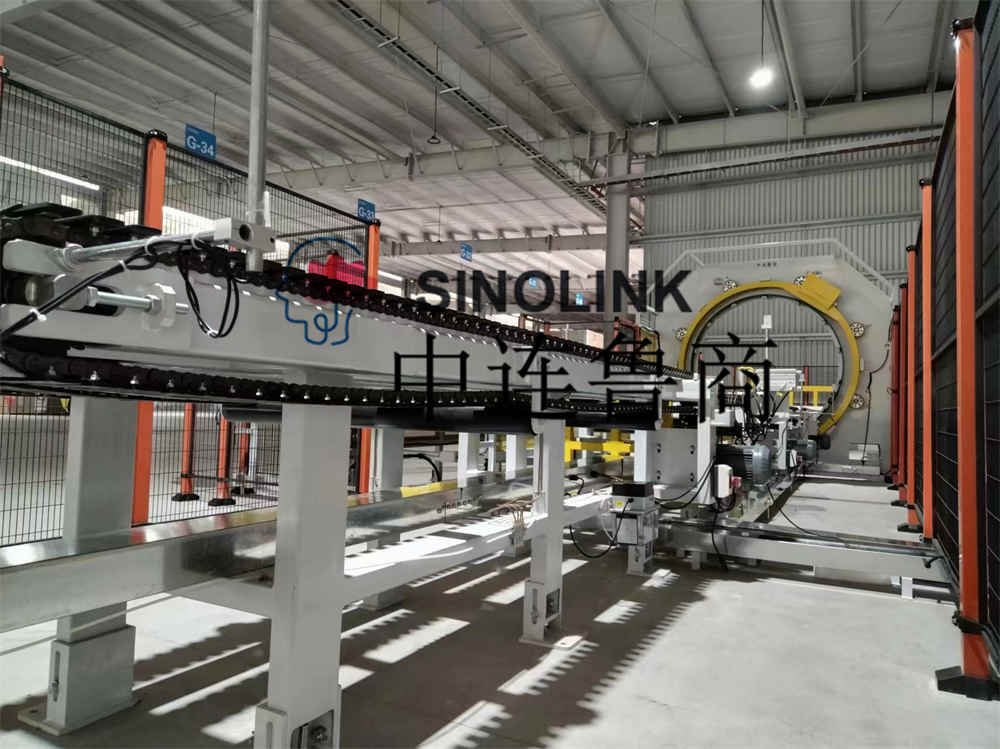

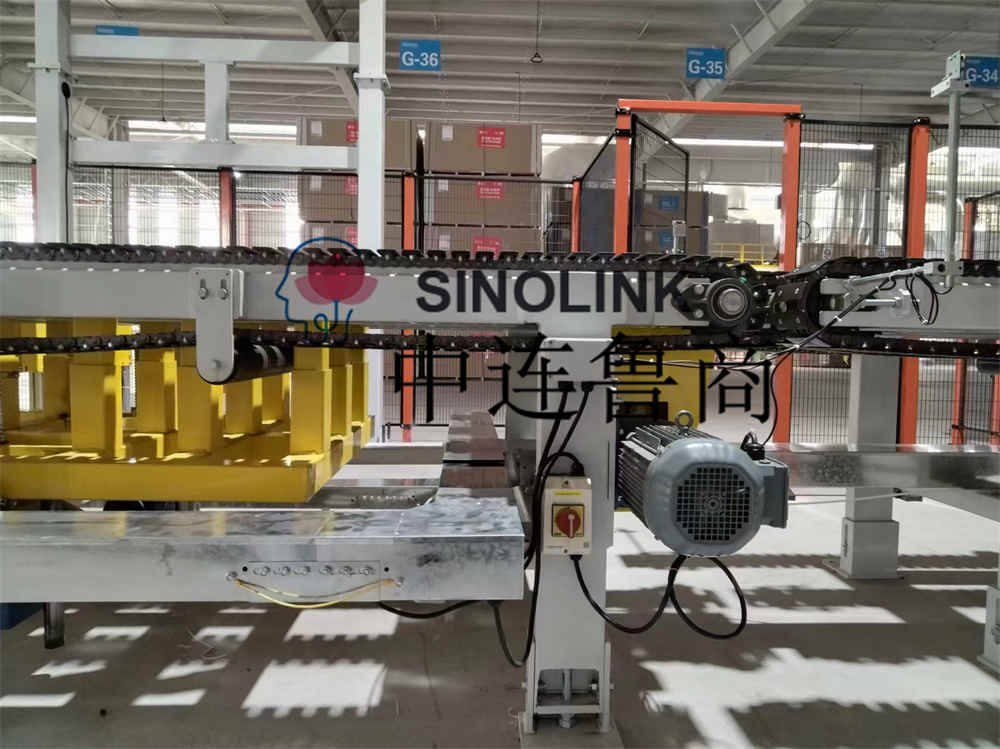

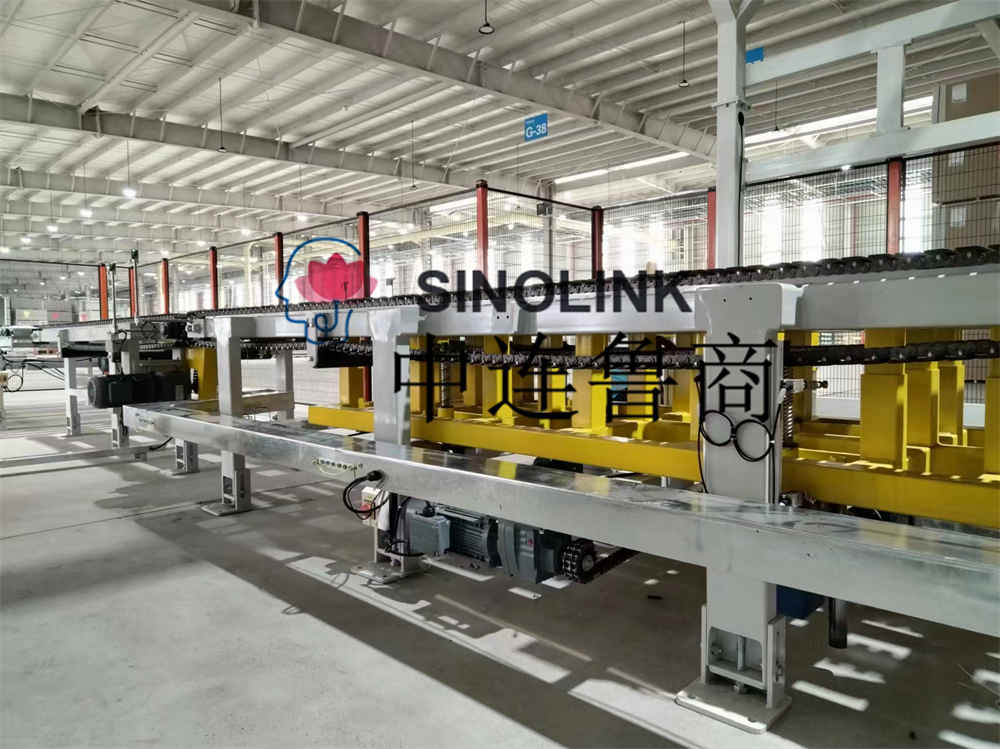

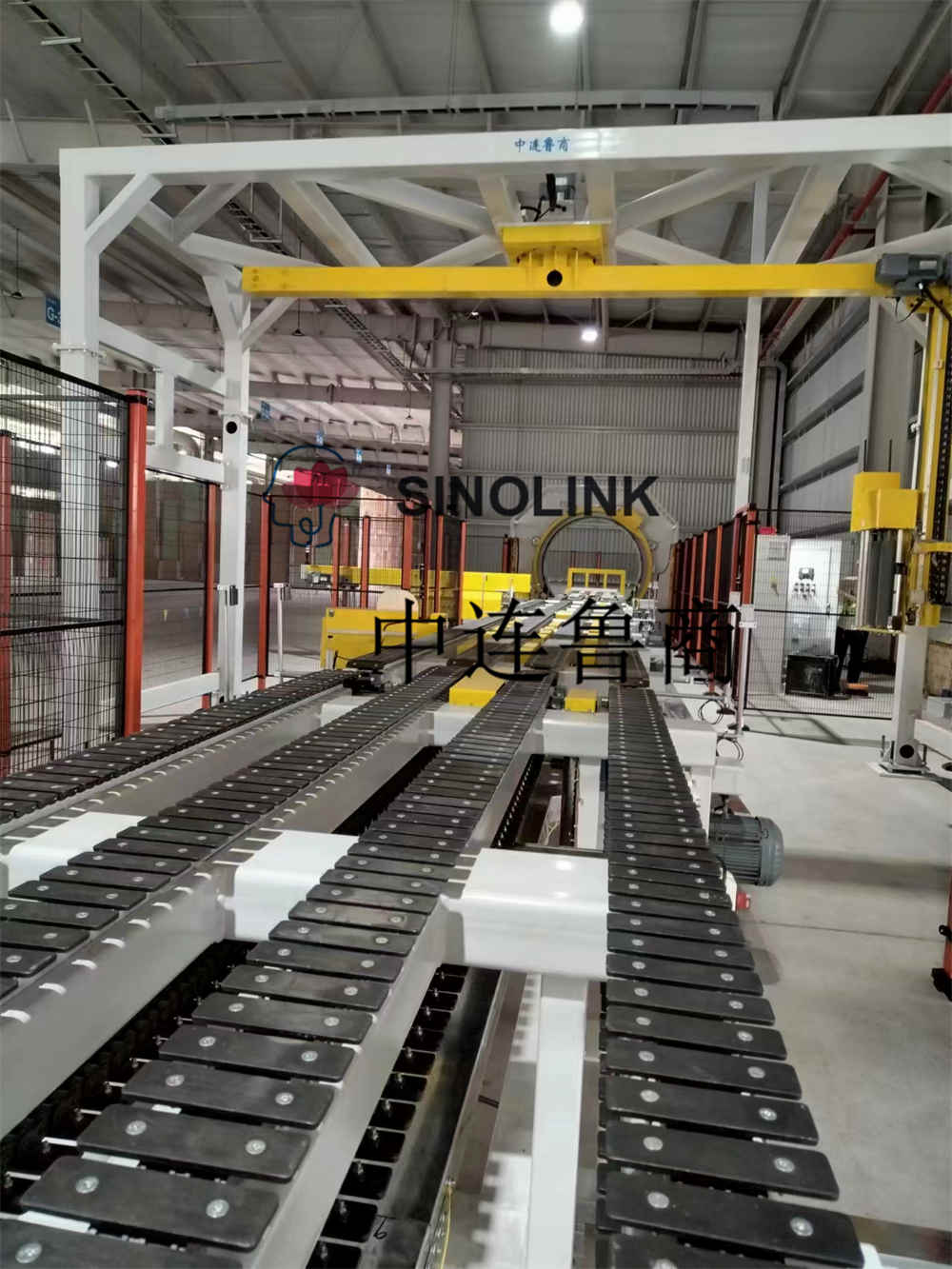

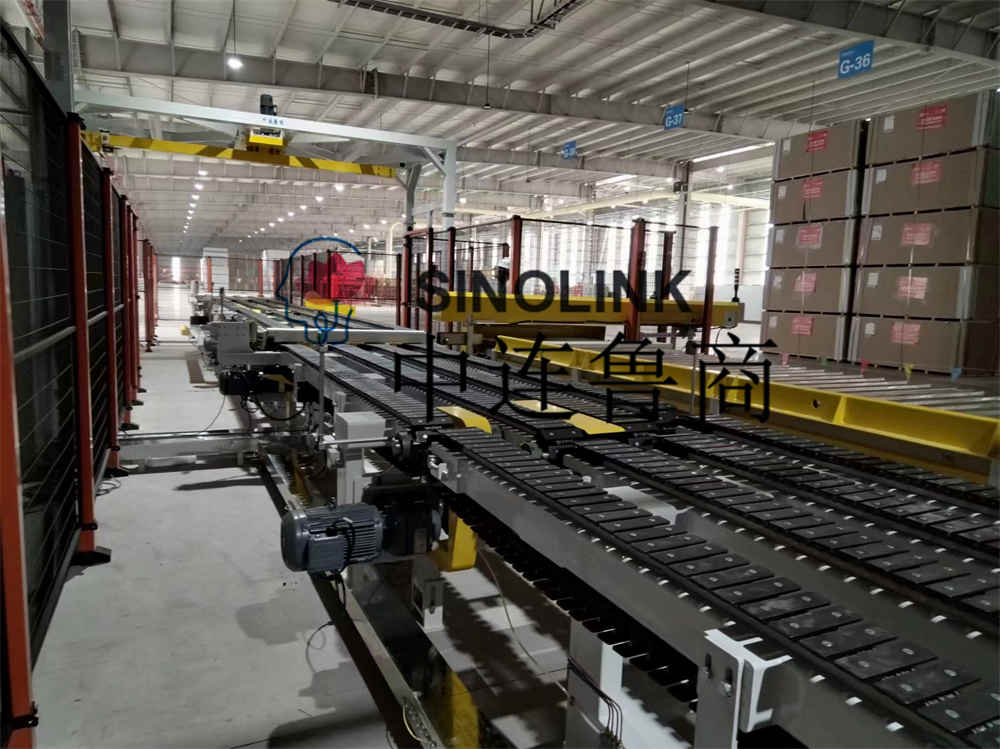

5.4 El transportador de cadena adopta una placa de cadena transportadora con un ancho de 150 mm, y la transición de transporte adopta las dos filas intermedias de extensiones de cadena, que están escalonadas con la extensión de ambos lados del transportador detrás para garantizar que las patas de la almohadilla de costillas de yeso no quedar excluidos en la transición. El motorreductor de accionamiento es horizontalmente externo y está diseñada una cubierta protectora completamente cerrada.

5.5 La posición de la pata de la almohadilla de nervadura de yeso en el panel de yeso se puede configurar según la necesidad. Por ejemplo, el centro de las almohadillas de yeso para los tendones de la cabeza y la cola está a 110 mm del borde, ¡o menos!

5.6 La estación de placa superior deberá diseñarse con un dispositivo de centrado de embalaje.

5.7 Las posiciones de las placas superior e inferior del equipo deberán diseñarse con bloques limitadores de ruedas y vigas anticolisión con dientes de horquilla.

5.8 La máquina de bobinado de cadena horizontal debe colocarse con una tabla para facilitar que el personal se pare y realice el mantenimiento superior del equipo.

5.9 El diseño estructural del equipo debe considerar el daño de la placa de cadena a las patas de la almohadilla de tendón de yeso, de manera de minimizar la generación de polvo y facilitar la limpieza.

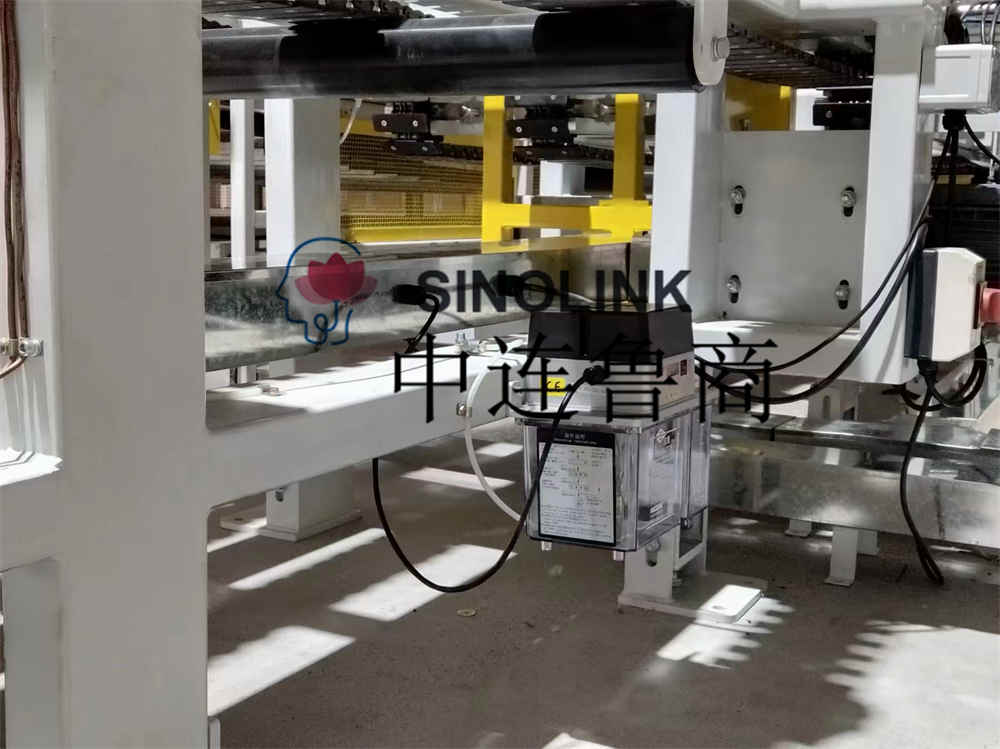

5.10 La lubricación con grasa del equipo debe llevar la boquilla de engrase a la posición que sea conveniente para que la opere el personal, la cadena debe lubricarse automáticamente con aceite fino concentrado y el motor de engranajes del transportador de cadena debe colocarse fuera del equipo para facilitar el mantenimiento y mantenimiento.

5.11 Se utiliza un PLC Siemens para el control eléctrico, con interfaz de comunicación PN y la mesa de operaciones está equipada con una pantalla táctil Siemens.

5.12 El sistema deberá estar equipado con luces de advertencia de funcionamiento, luces de alarma de falla, materiales de embalaje insuficientes, luces de advertencia de almacén lleno y alarmas de voz.

5.13 Antes de que se inicie el sistema y cuando ocurre la falla, puede enviar indicaciones sonoras y luminosas, y el sistema puede detener la máquina en cadena, diagnosticar la falla y registrar la información de la falla.

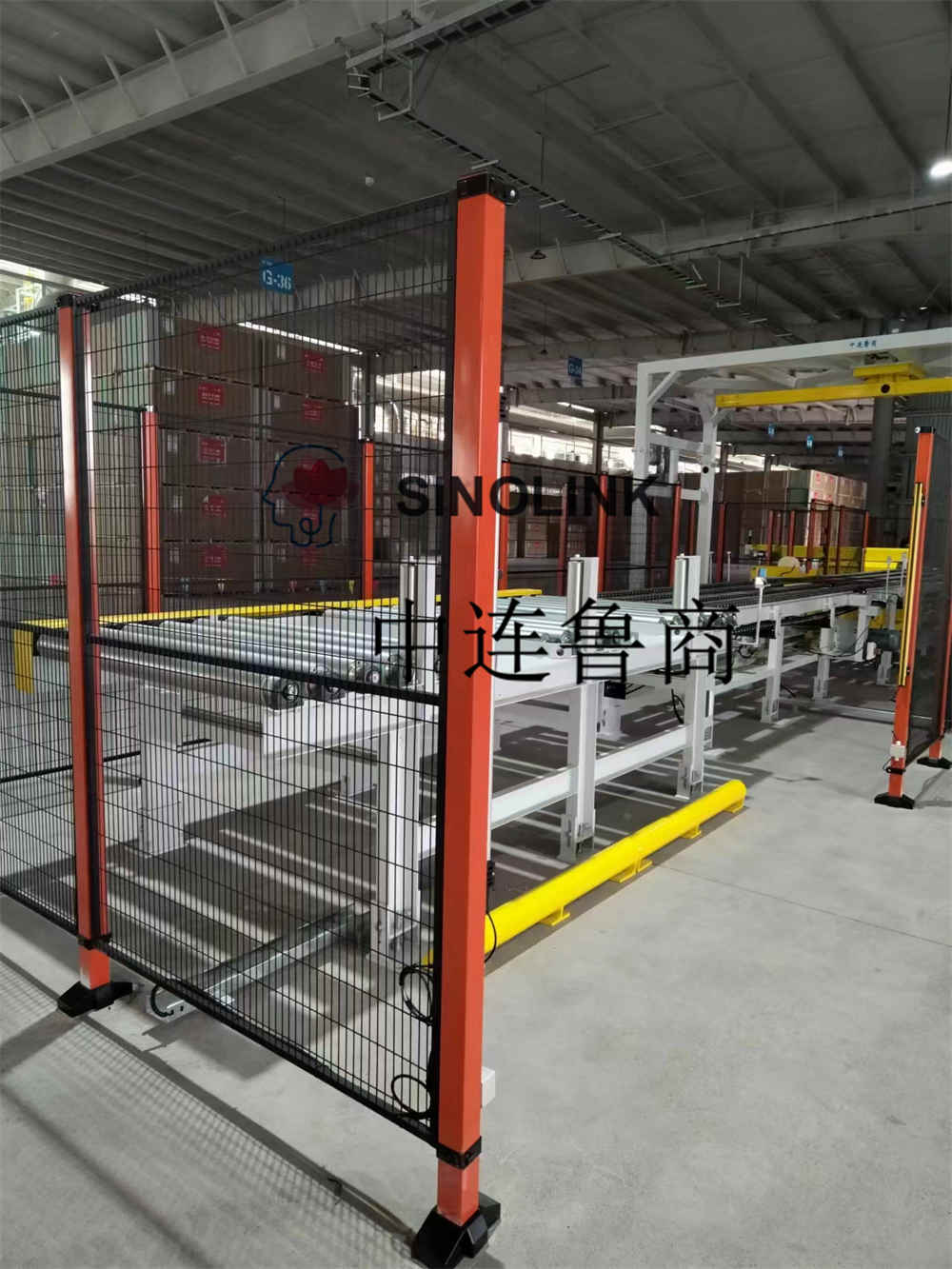

5.14 Es necesario ingresar con frecuencia al área para instalar cortinas de luz, hay luces indicadoras para mostrar y se instalan cercas protectoras estándar alrededor del equipo. La red protectora del equipo está equipada con la función de apagado automático de la puerta de seguridad que se abre según la necesidad, y se requiere un reinicio manual para garantizar la seguridad y confiabilidad del cambio y la producción de la película. La posición de la placa del montacargas debe estar equipada con dos funciones: reinicio del interruptor de cuerda y botón de reinicio manual.

5.15 Todas las fuentes de energía (energía eléctrica, energía potencial, energía mecánica, etc.) deben estar equipadas con dispositivos de bloqueo y verificación.

5.16 La parte central de la unidad de potencia, como el motor, está equipada con un interruptor de aislamiento bloqueable, que está dispuesto en el exterior de la valla de seguridad.

5.17 Instalar botones de parada de emergencia en el puesto de operación en sitio y en los niveles de carga y descarga

5.18 El gabinete de control eléctrico está equipado con un interruptor de bloqueo de seguridad de la fuente de alimentación principal y está ubicado en una posición de fácil acceso fuera de la cerca.

5.19 Cada motor tiene protección contra sobrecarga de corriente, y hay un botón de reinicio en el panel del gabinete eléctrico, y el botón tiene una pantalla luminosa para mostrar el estado.

5.20 Durante el funcionamiento del equipo, se abre el botón de parada de emergencia o la puerta de seguridad, y el equipo dejará de funcionar inmediatamente y el equipo reanudará su funcionamiento cuando se restablezca la puerta de seguridad o la parada de emergencia.

5.21 Cuando la secuencia o programa de proceso del equipo está fuera de orden, no se puede ejecutar automáticamente, y luego de vaciar manualmente el equipo, se debe configurar el botón de reinicio para restaurar el estado inicial del equipo y continuar operando.

5.22 Configure la pantalla de monitoreo en la pantalla táctil para ver el estado de activación del sensor en sitio o dispositivo de seguridad.

5.23 Al cambiar materiales, puede usar el botón para restablecer la posición con un botón.

5.24 Los equipos rotativos de film estirable o todos los equipos (incluidos canales, bandejas, etc.) deben considerar una conexión a tierra efectiva, incluido el puente del equipo, brida o pieza de conexión blanda o parte móvil giratoria, para evitar chispas electrostáticas durante la operación.

5.25 El equipo necesita ser operado con frecuencia o el punto de mantenimiento tiene más de 2 metros, y debe diseñarse como una plataforma permanente, y la plataforma debe estar equipada con una valla protectora, con una altura de 1,1 metros y función de zócalo. . La escalera por encima y por debajo de la plataforma debe estar equipada con una jaula si supera los 2 metros, y se debe instalar una puerta anticaída rebotable en la entrada de la escalera.

5.26 La ranura del diente de la horquilla en el medio del transportador de rodillos en la posición de la placa superior tiene 40 cm de ancho y el espacio entre engranajes internos es de 65 cm.

Configuración del componente principal

Motorreductor :SEW (marca alemana)

Inversor: Siemens (marca alemana)

PLC: Siemens (marca alemana)

Electrodomésticos de baja tensión: Siemens/Schneider (marca alemana)

Interruptores de Proximidad/Fotoeléctricos: SICK (marca alemana)

Componentes neumáticos: SMC (marca japonesa)

Cable de alimentación: productos de marca estándar nacional.

Más información o requisitos especiales, por favor póngase en contacto conmigo en cualquier momento. Podemos diseñar y personalizar para usted.
