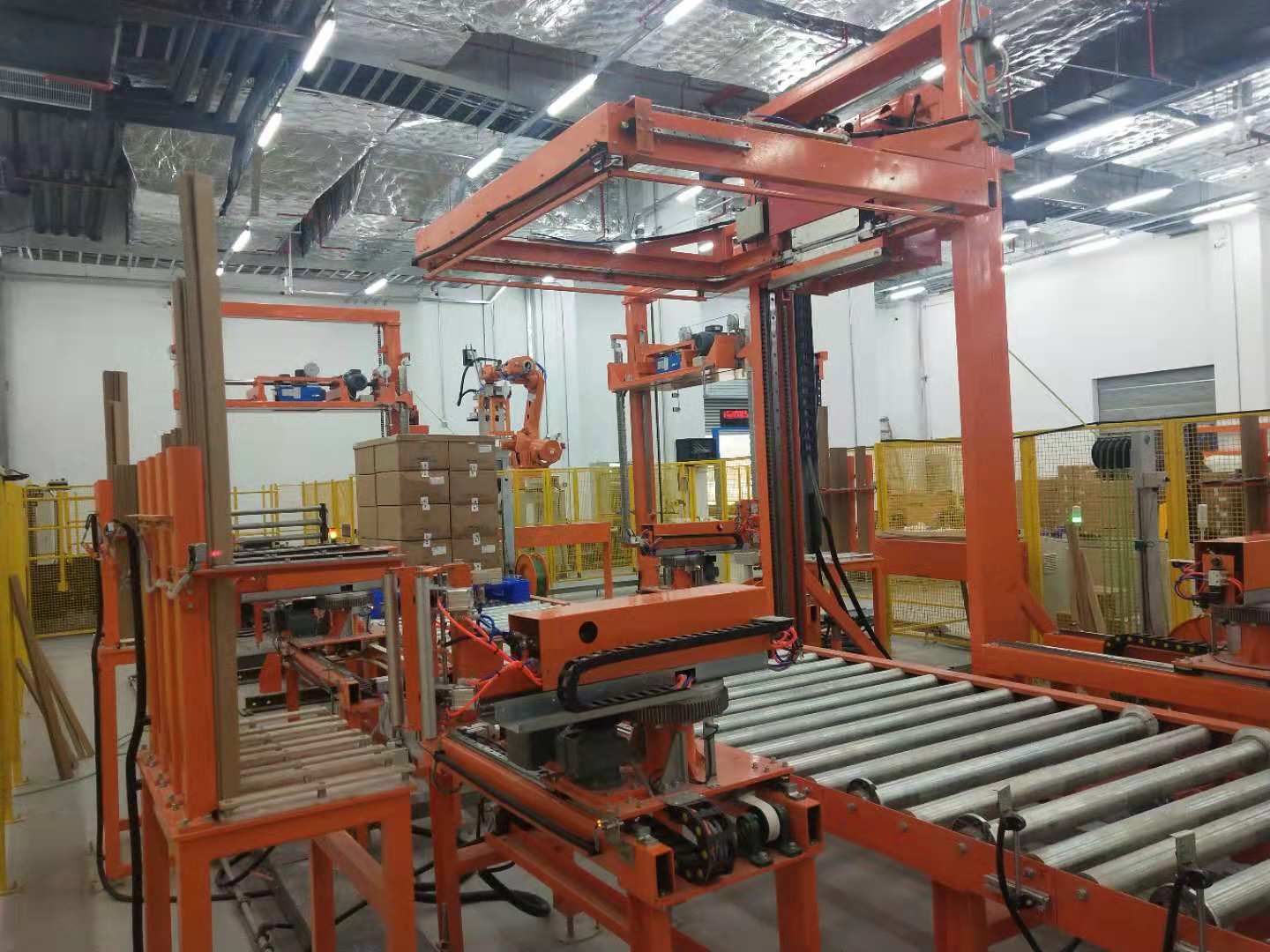

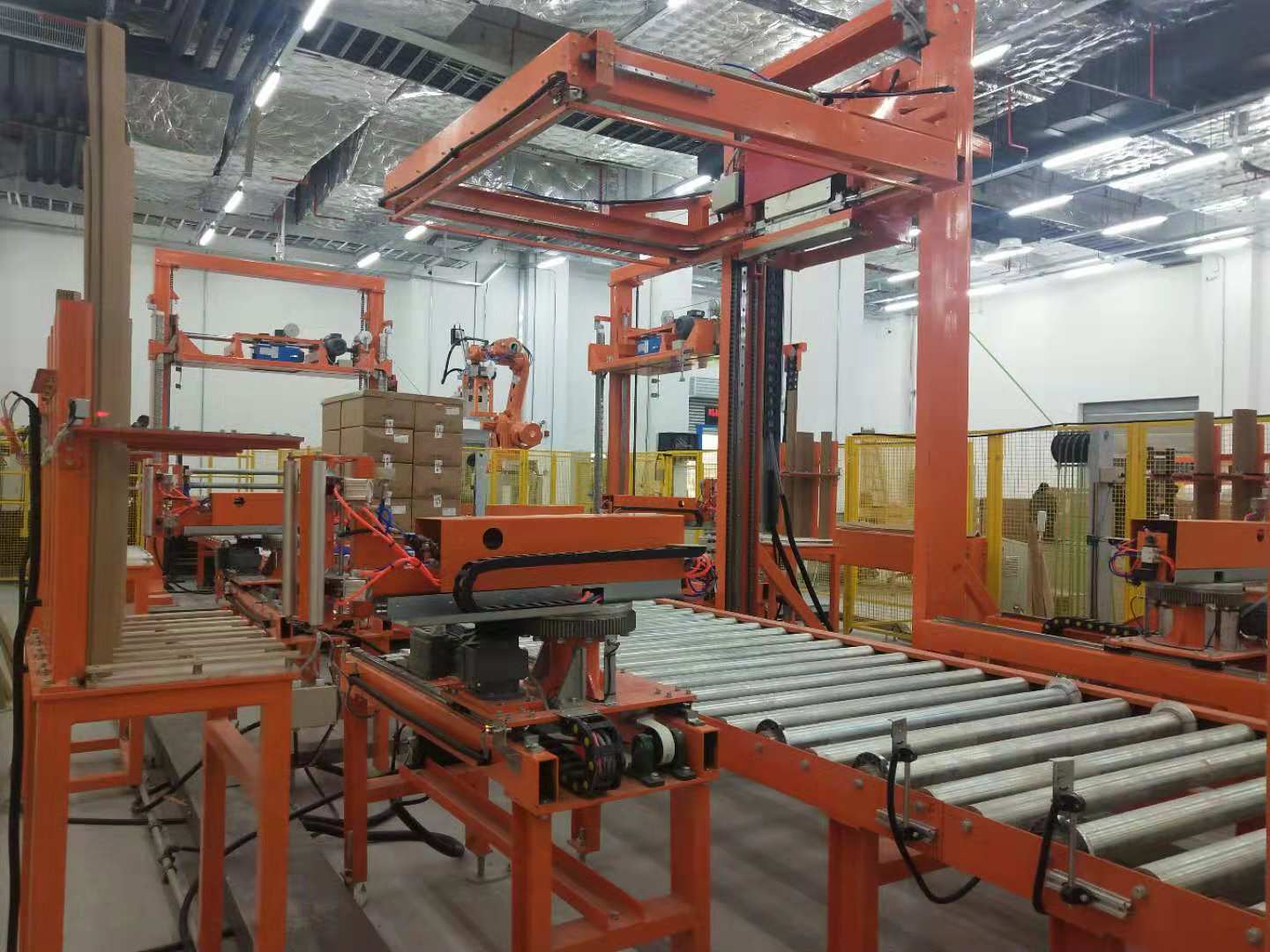

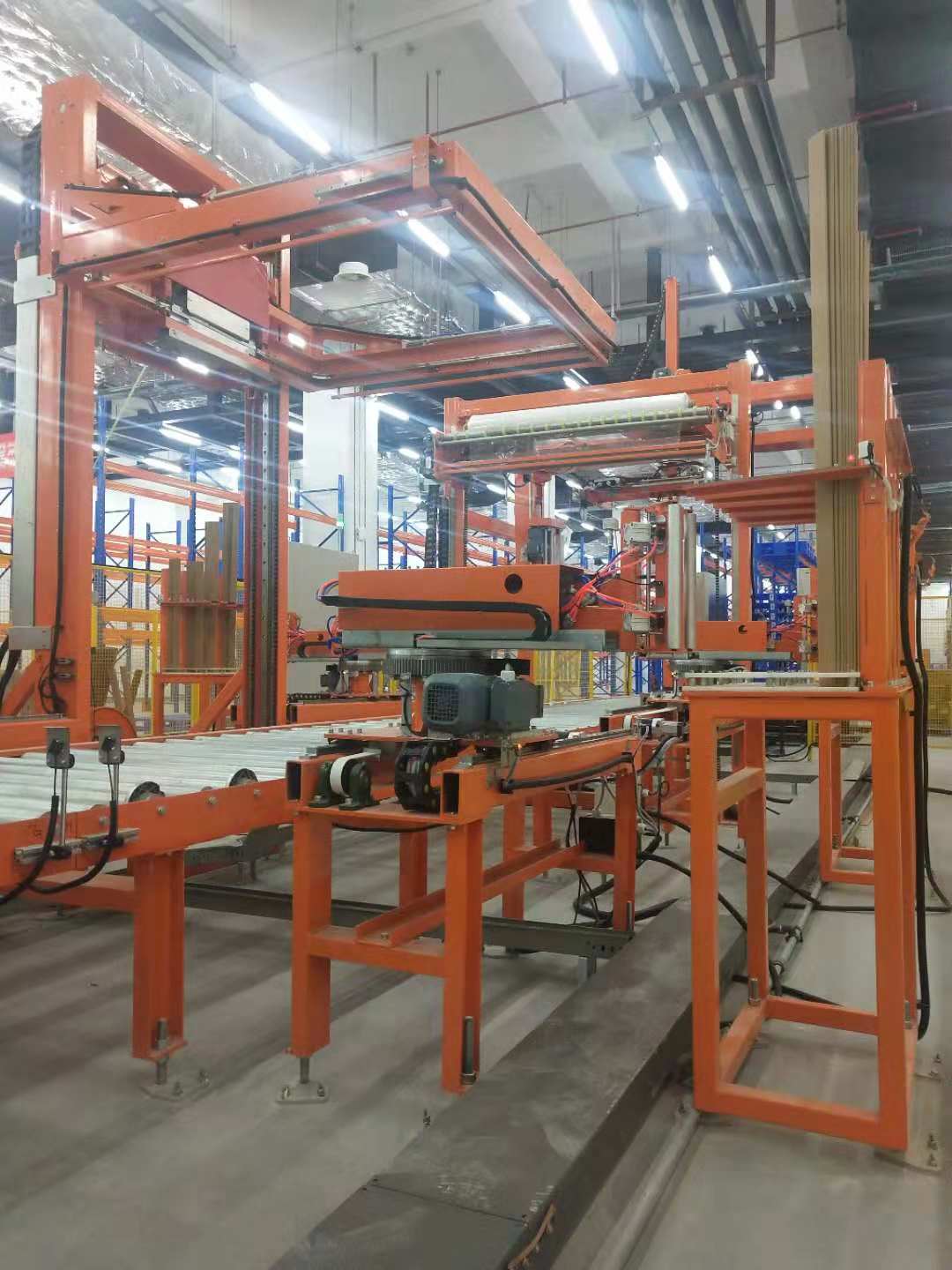

Máquina flejadora horizontal completamente automática con protección de esquina extendida
Máquina flejadora horizontal completamente automática con protección de esquina extendida
Es un equipo de empaque de tipo ensamblaje en línea completamente automático, que se puede conectar con el paletizador frontal para formar una línea de producción de empaque completamente automática. Adopta fuertes columnas de cuerpo de acero, lo cual es muy adecuado para líneas de producción automatizadas.
Caracteristicas de Máquina flejadora horizontal completamente automática con protección de esquina extendida
1. Estructura de marco de acero para garantizar el funcionamiento estable de la máquina.
2. El cabezal de la máquina adopta el diseño integrado de correa de apriete, soldadura y corte automático, que es totalmente adecuada para la correa de embalaje
3. El cabezal de la máquina se puede acercar a los productos y luego colocarse una correa, lo que evita el cambio del tamaño de la tarima y algunos espacios son demasiado grandes
4. Dispositivo de detección automática de la altura del material del palet. El codificador controla la posición precisa del flejado según las diferentes alturas del sello
5. La fuerza de unión se puede ajustar, máximo 200 kg (según el cabezal de empaque, soldadura por fricción del cabezal de empaque)
6. La cabeza se mueve hacia arriba y hacia abajo por el motor y la cadena.
7. El diseño del cabezal de la máquina asegura que la fuerza de unión se distribuya uniformemente alrededor de la paca
8.1 potencia del motor en la parte inferior del marco del rollo de la correa de embalaje, puede alimentar el tipo de correa retráctil, recoger el exceso de material de la correa, evitar trapear demasiado tiempo
9. Todas las ranuras están hechas de material antioxidante.
10. Correa flejadora de PET, ancho de correa 9-16 mm, espesor 0,5-0,9 mm, ancho de interfaz 27 mm
11. Banda de empaque de PP, ancho de la banda 12 mm, grosor de 0,6 mm, polipropileno, con 2 m como estándar de prueba, la tolerancia de grosor no debe exceder de ± 0,05 mm, la tolerancia de ancho no debe exceder de ± 0,5 mm, pendiente de deflexión (cinta de flejado recta, punto A al punto B) no puede exceder los 20 cm, la resistencia a la tracción no es inferior a 100 kg, la tasa de curvatura no supera el 5%
12. Carrete de correa de embalaje de potencia del motor, adecuado para usar el diámetro interior del rollo de correa de 405 mm, el grosor del rollo de 160 mm, con un candado, el reemplazo de la correa es conveniente y rápido, uno o dos minutos.
13. Todo el sistema de control electrónico adopta un control de programa Siemens editable, con modos manual y automático
14. Pantalla táctil Siemens, interfaz de operación en chino/inglés
15. Función lateral, sin cinturón.
16. Detección de visualización de alarma de falla.

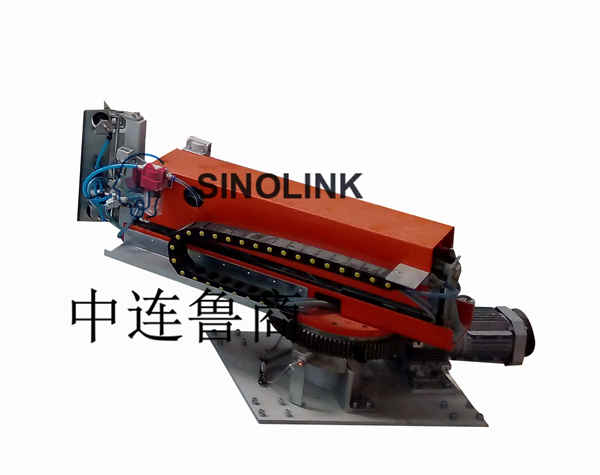

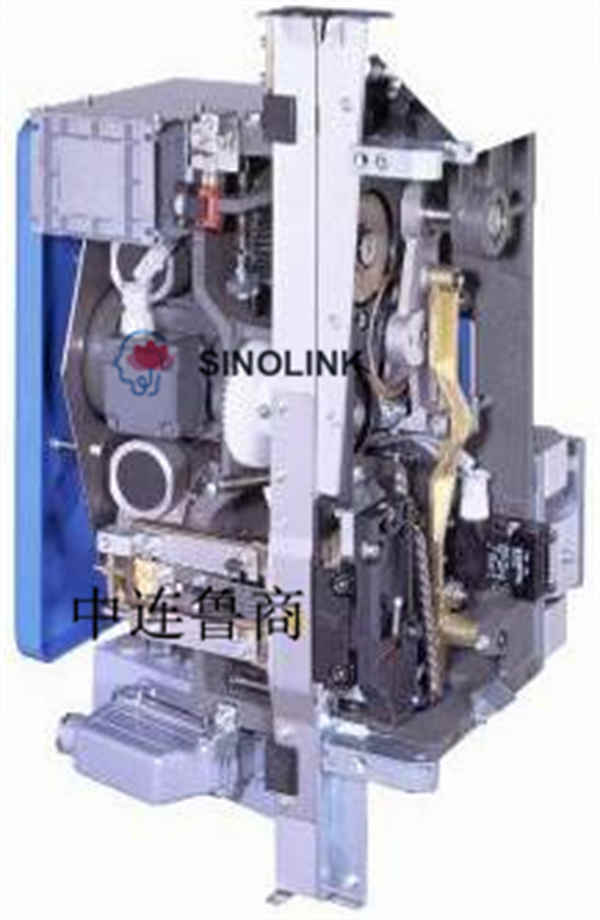

Sistema de cabeza de flejado
|
1. El diseño del cabezal de la máquina es simple y confiable. y el rendimiento laboral es estable; 2. Alimentación automática de cinta, cinta, cinta de soldadura y corte, motor más modo de trabajo mecánico, rendimiento estable, el resultado no es sólo la propia fuerza de unión del cinturón al juego máximo, pero también hace que el lugar de soldadura sea hermoso y plano; Bastidor potente y compacto; Fuerza de atado ajustable de 20 a 200 kg, mecánica. |

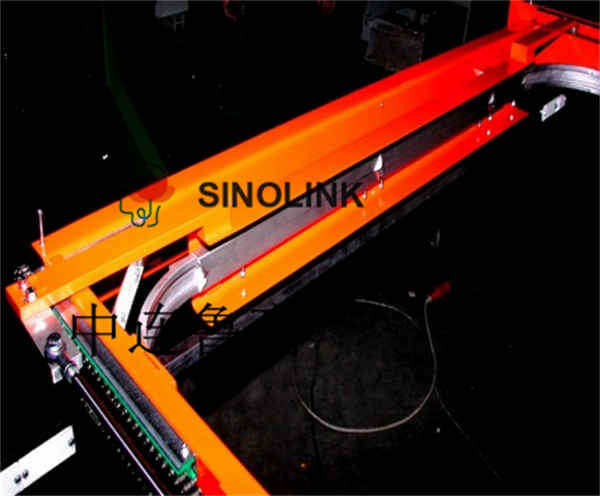

Dispositivo de flejado:
|
Fotos del interior de los rieles, se puede ver que el las correas de flejado se pueden enhebrar y retraer rápidamente alrededor de las esquinas |

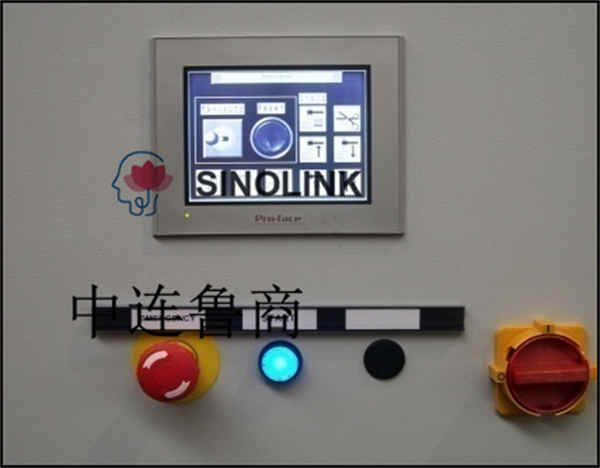

Pantalla táctil:
|
Controle el gabinete de operación, configure el uso de la línea PLC; Interfaz de operación hombre-máquina de pantalla táctil; Se pueden equipar diferentes modos de flejado según las necesidades del cliente; Modos manual y automático; Puede elegir no atar a través del modo de máquina de cinturón. |
Descripciones de la máquina de protección de esquinas:
1. Especificaciones de protección de esquinas de papel: 50 × 50 × 5 mm
2. La cantidad de no menos de 80 palos de protección de esquinas colocados en cada biblioteca de protección de esquinas
3. Parámetros de la máquina
4. Eficacia del embalaje: complete un paquete en 3 minutos (calculado según el tamaño externo máximo e incluido el tiempo de protección de las esquinas del papel)
5. Línea transportadora de posición de bobinado (auto-proporcionada por el demandante)
6. Potencia total: ~4KW
7. Peso de la máquina: 1000Kg
8. Voltaje de trabajo: 380VAC/3 fases 5 hilos/50Hz
9. Consumo de aire: 1000ml/min
10. Presión de trabajo neumática: 0.5~0.7MPa
11. Altura de la línea transportadora: sujeto al lado de la demanda
Mecanismo de protección de esquinas de liberación automática de papel (4 juegos):
a. El mecanismo puede detectar y ajustar automáticamente la posición de instalación (el centro de la pieza de trabajo y el centro de rotación de la bobinadora básicamente coinciden).
b. Puede detectar el margen de la protección de la esquina del papel y puede realizar una advertencia automática y luego reponer manualmente la protección de la esquina del papel.
C. Después de colocar la esquina del papel, las dos superficies adyacentes al borde de la pieza de trabajo se alinean sin espacios y no hay fenómeno de sesgo.
d. Se instalan 4 cantoneras de papel y se instalan en forma vertical, sujeto al esquema proporcionado por el demandante.
mi. Todo el proceso de colocación de protección de esquinas de papel se realiza sin supervisión y el equipo está en funcionamiento.
F. El solicitante proporciona las especificaciones de la protección de esquinas de papel para su confirmación, y la superficie inferior se utiliza como referencia al colocar la protección de esquinas de papel.
gramo. Control de servomotor, más preciso
H. Dado que hay cuatro alturas de los productos paletizados en el lado de la demanda, es necesario que cada protector de esquinas use cuatro silos de protección de esquinas, y el sistema de control de la máquina de protección de esquinas debe tener una función de comunicación, y después de que el lado de la demanda emita las especificaciones apiladas al proveedor, la máquina de protección de esquinas toma automáticamente las especificaciones correspondientes de la protección de esquinas para su colocación
Más información, póngase en contacto con nosotros en cualquier momento. Podemos diseñar según sus requisitos.
