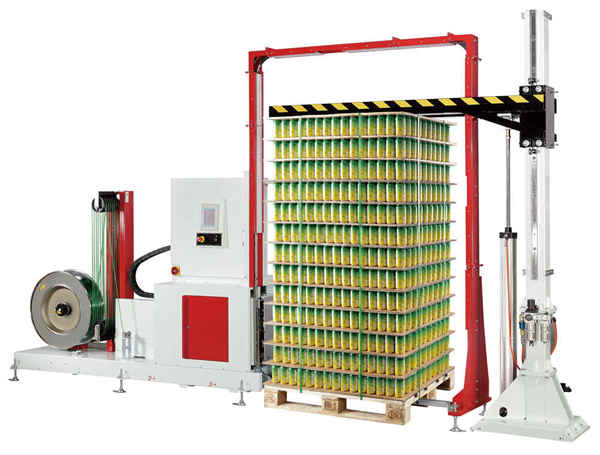

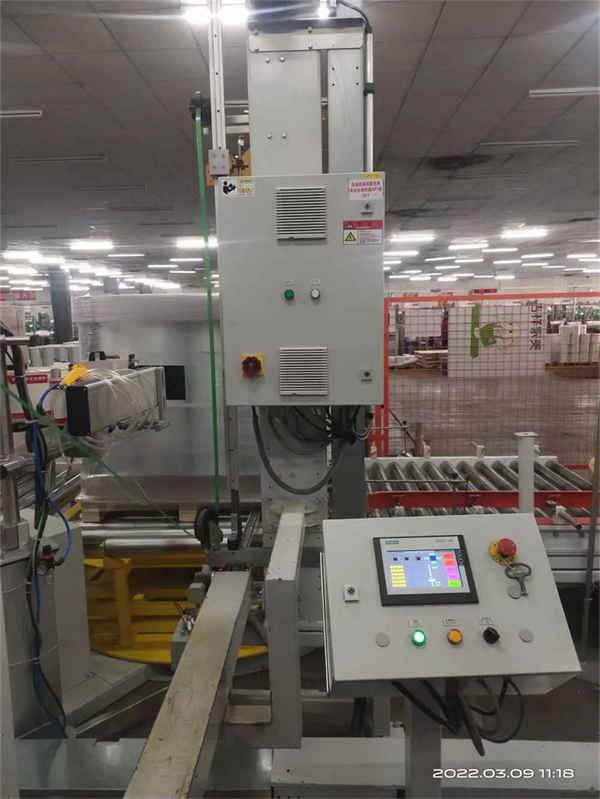

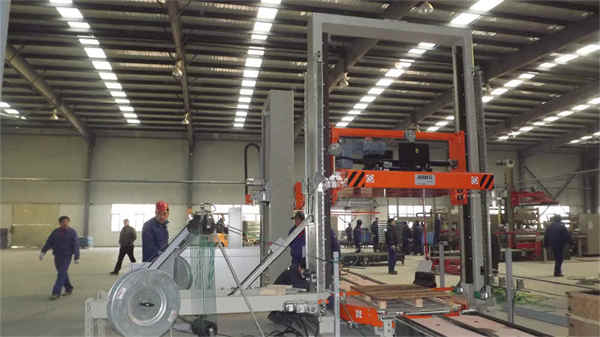

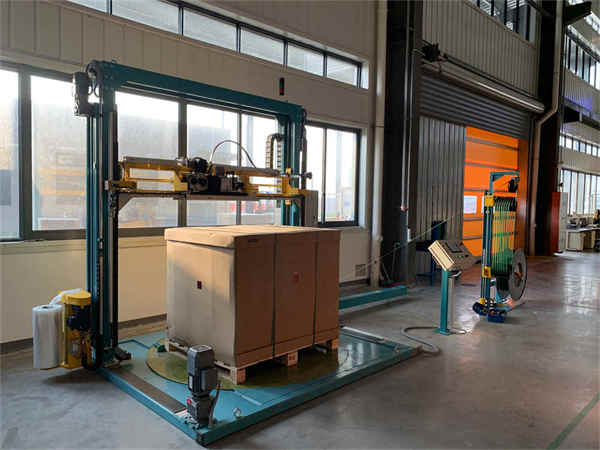

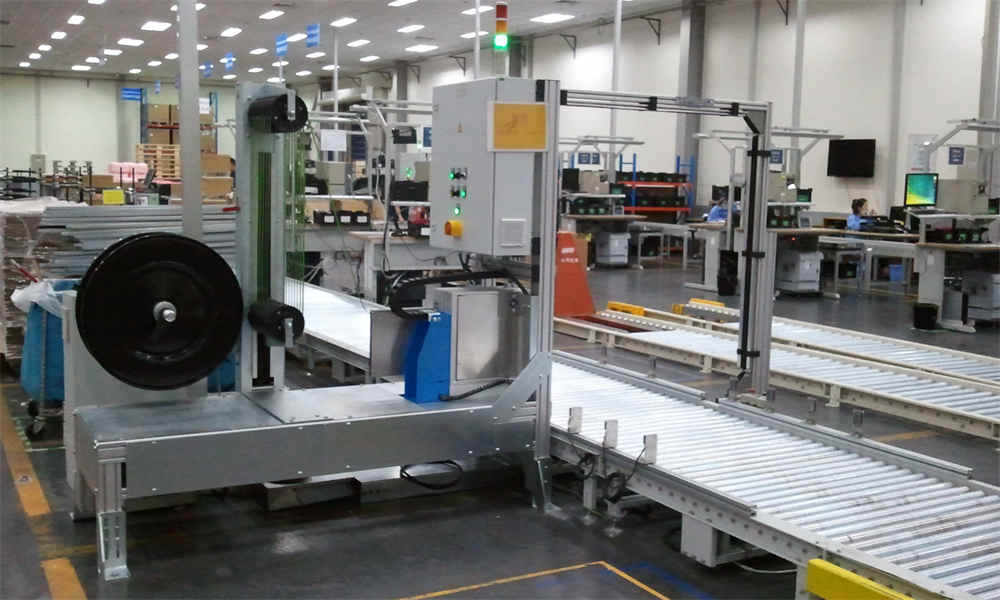

Flejadoras de paletas verticales completamente automáticas

Flejado vertical con 2 x 0 flejes de palets

Dimensiones de la carga, incluido el palet (largo x ancho x alto):1200~2280 mm largo x 1200-2000 mm ancho x  650~2200 mm H (debe comprobarse y confirmarse).

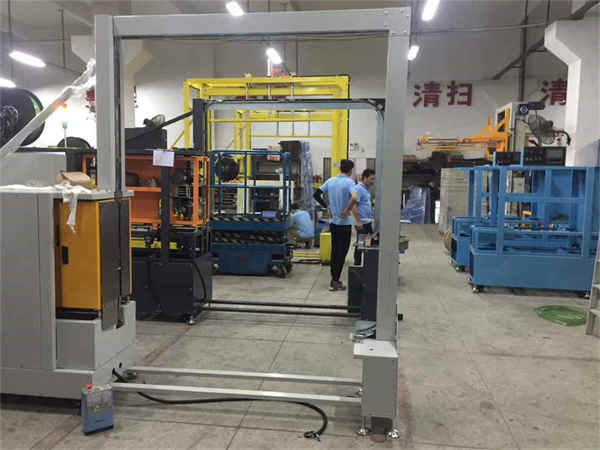

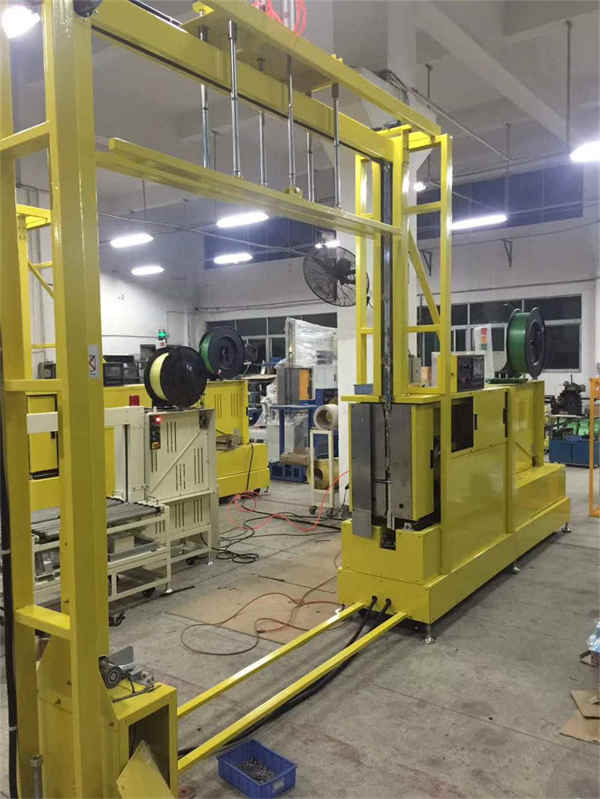

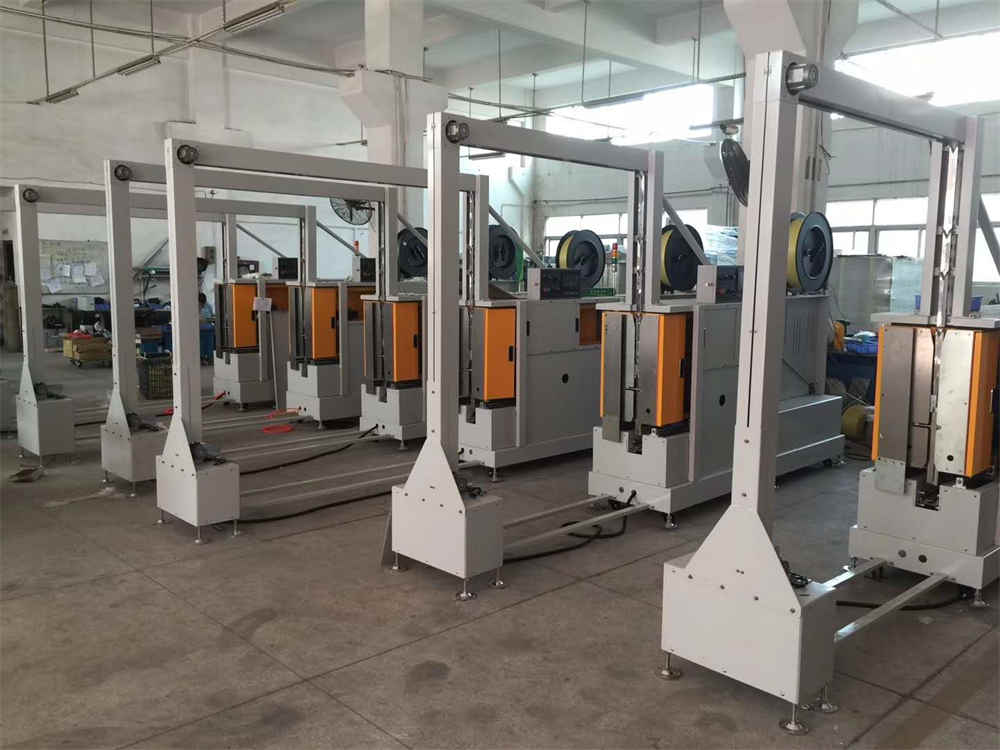

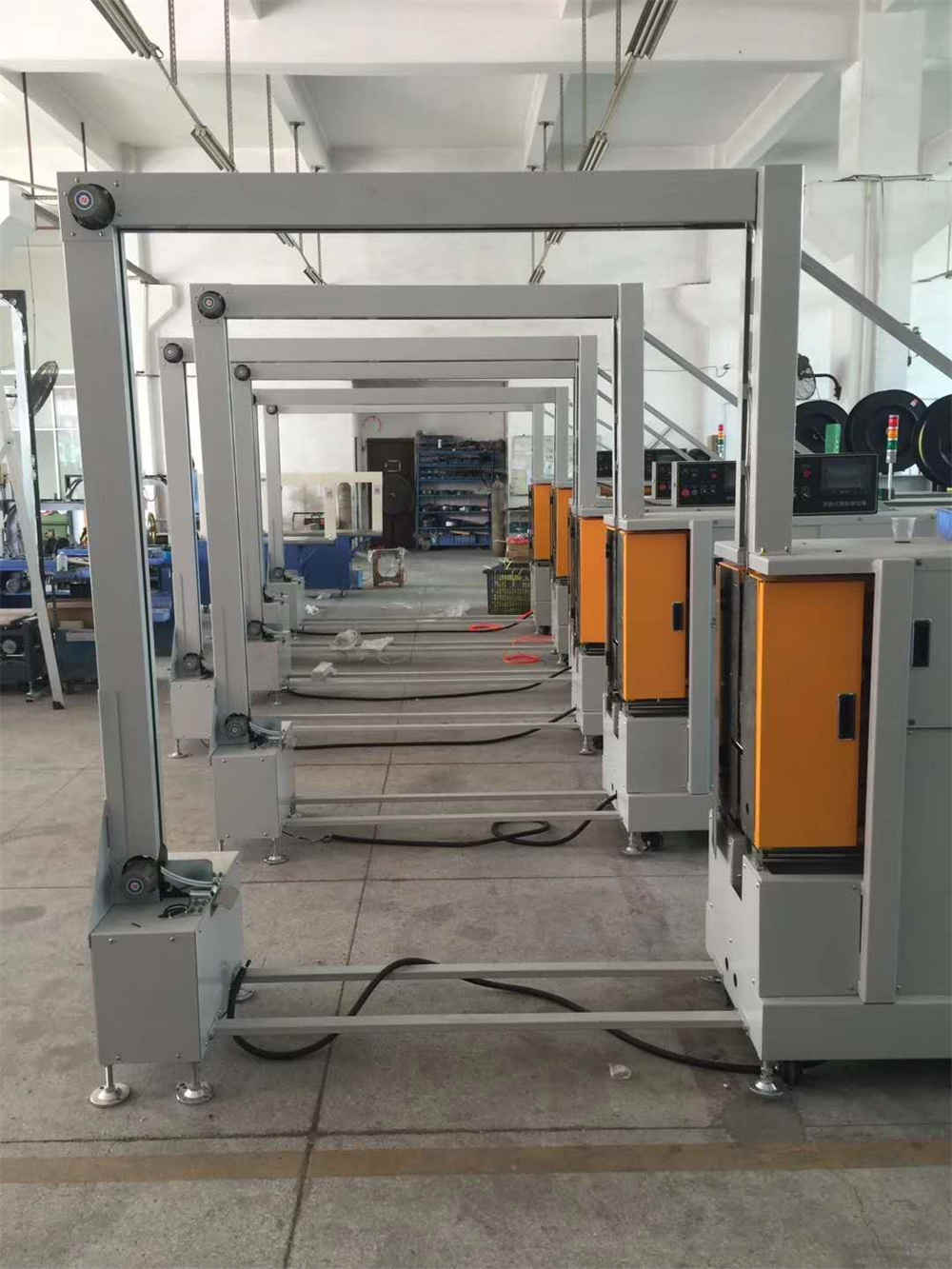

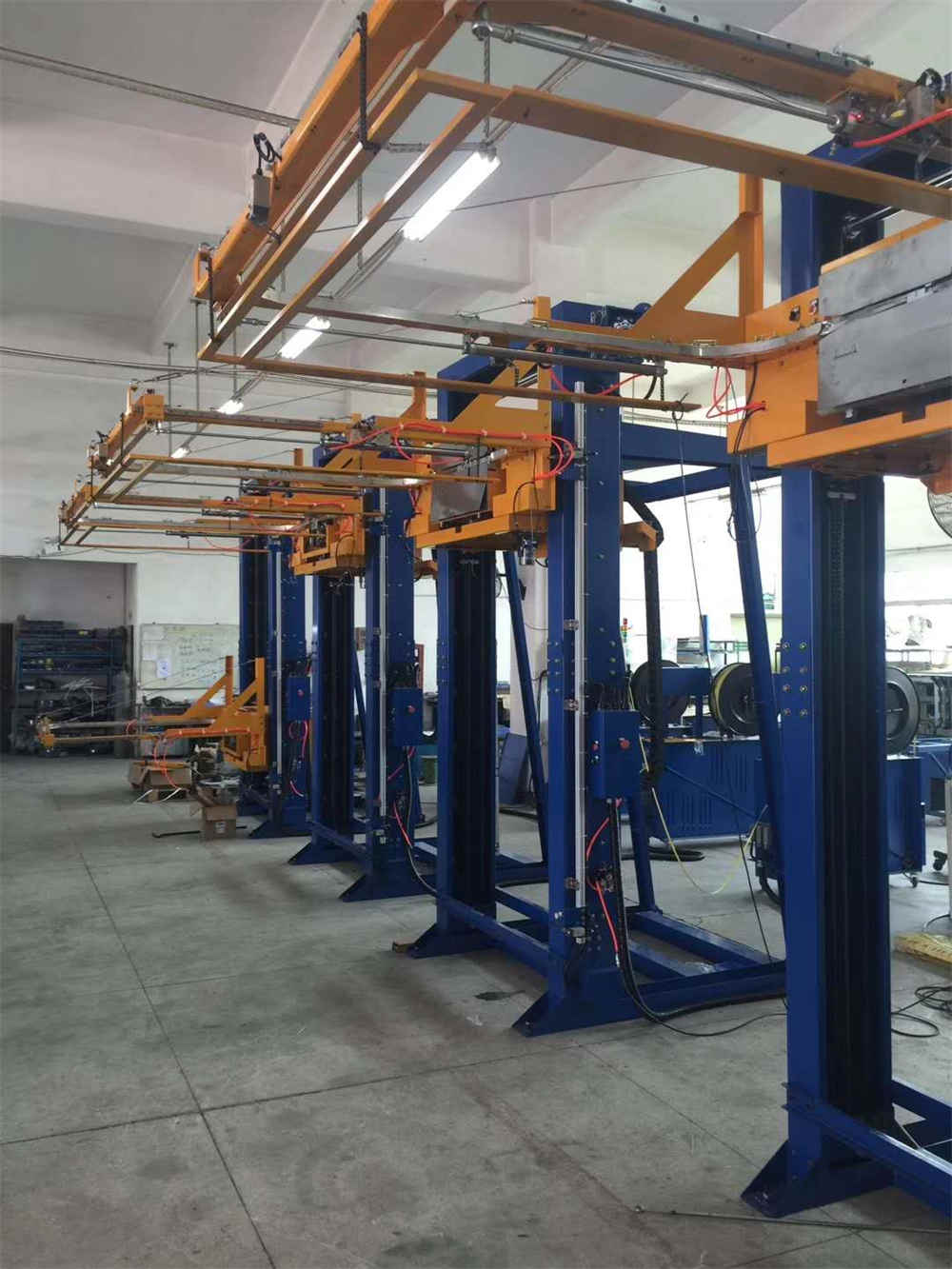

Componentes principales de la máquina flejadora vertical

1.  Bastidor básico de la máquina con dos columnas y travesaño, guías de carro verticales y cadenas

2.  Módulo de cremallera, móvil entre dos columnas con sistema de guía de carro

3.  Accionamiento del carro con motorreductor de freno

4.  Estructura de la pista de flejes (tolva) hecha de perfiles de aluminio ranurados y fijada al marco de la máquina,

solapas cortas accionadas por resorte para permitir la alimentación de la correa a cualquier altura

5.  Sistema de lanza, para aplicar fleje a través del hueco del palet, altura de sección 80 mm

6.  Conexiones al cabezal de flejado con ecualizador de tensión de fleje

7.  Manejo de la máquina flejadora vertical por panel de control, estado de la máquina mostrado por Cyklop Touchpanel tamaño 7“, pantalla a color.

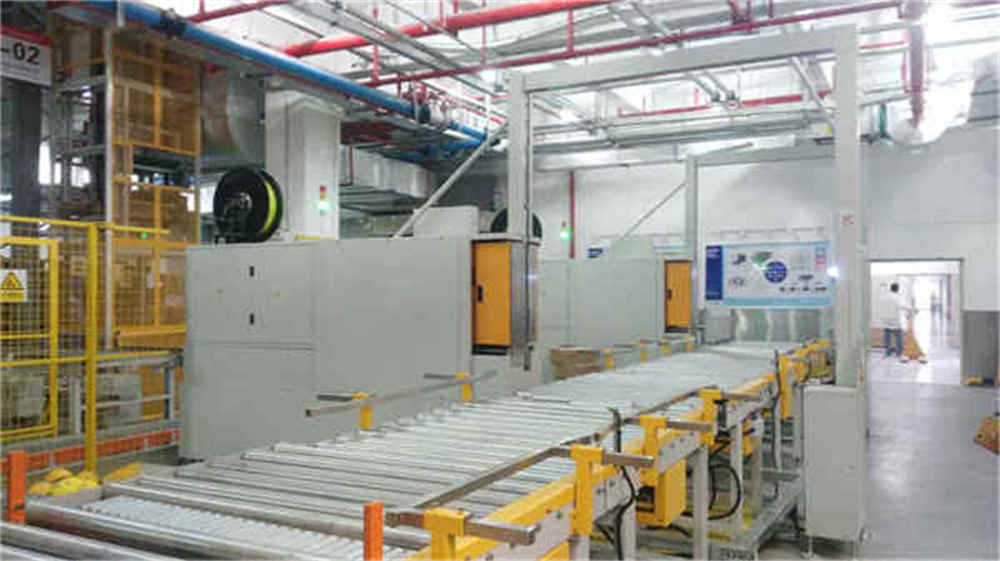

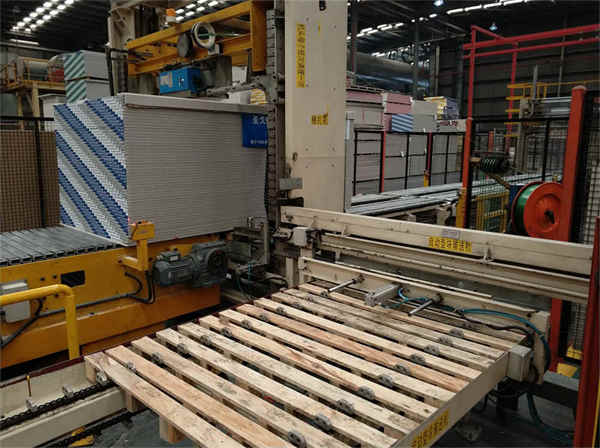

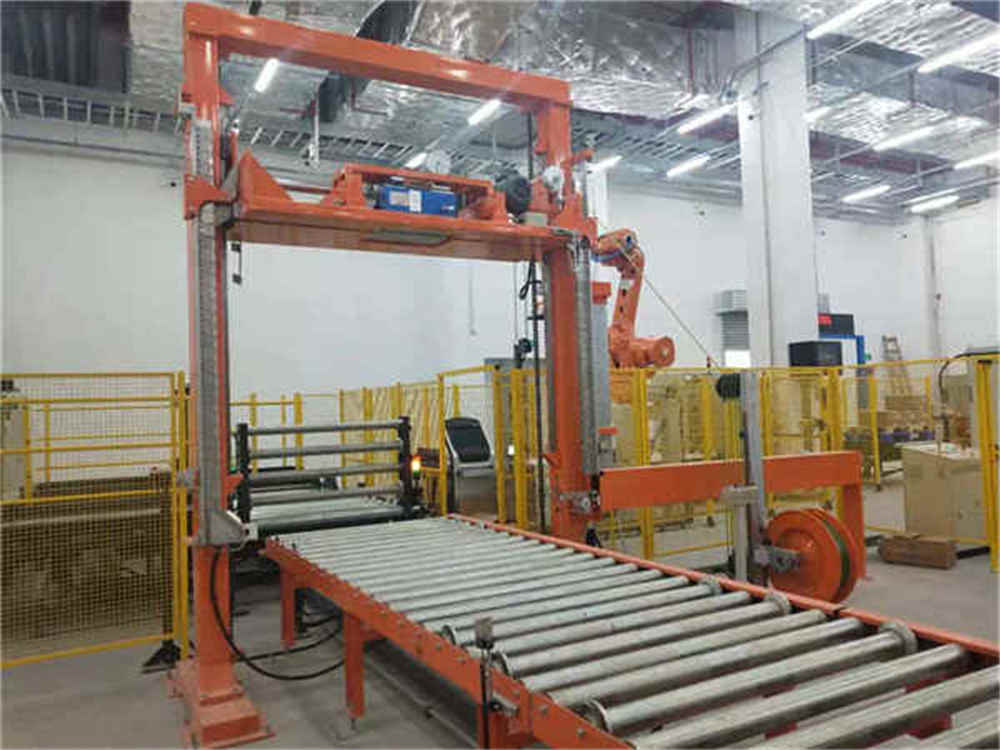

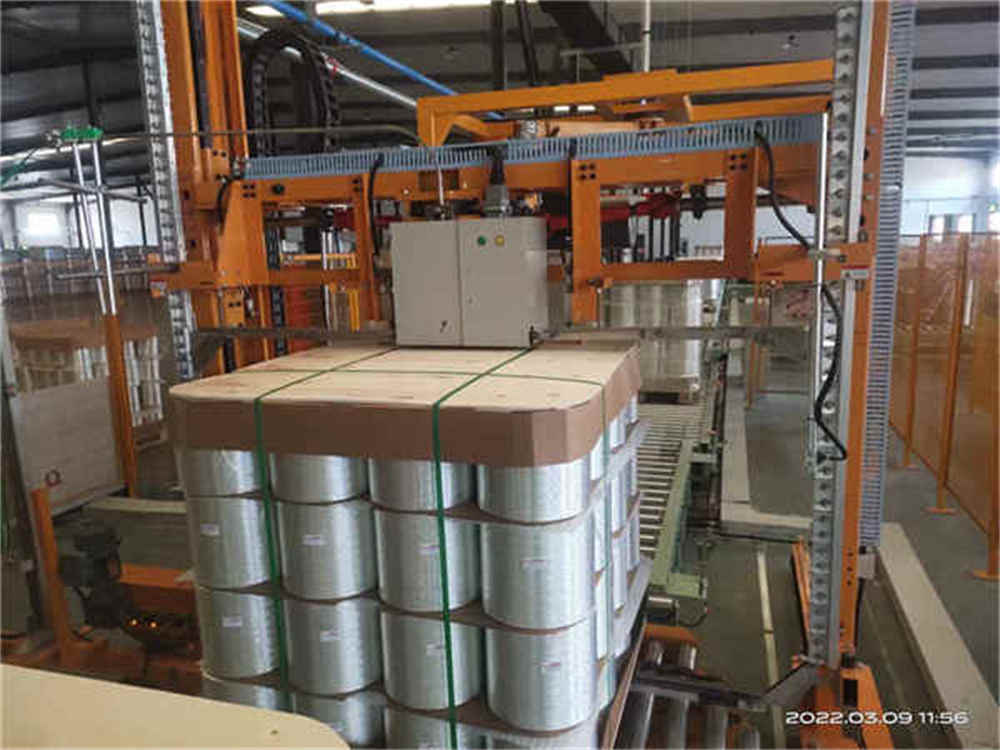

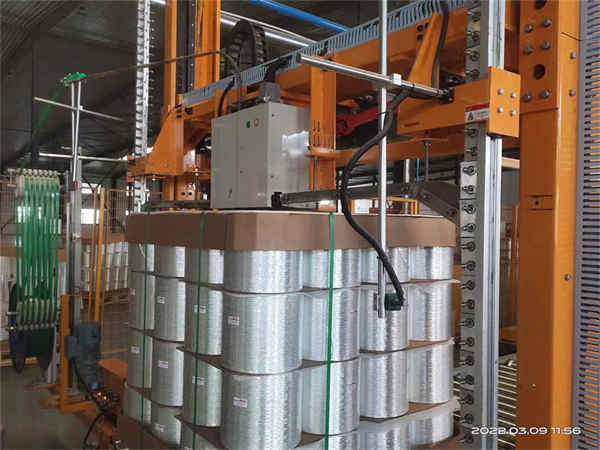

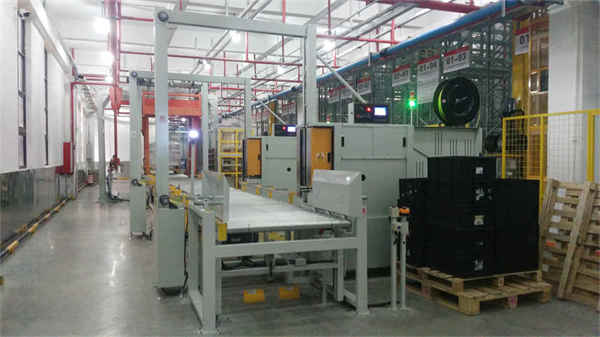

Secuencia de funcionamiento de las flejadoras verticales totalmente automáticas para tarimas:

1. El paquete se transporta de forma centralizada a la posición de flejado.

2. Se envía una señal sin voltaje desde el sistema de control del cliente a la máquina flejadora vertical.

3. Cierre del marco de la pista de la correa (chute) moviendo el sistema de lanza hacia adelante.

4. El módulo de bastidor con el cabezal de flejado se mueve hacia abajo sobre la superficie del paquete.  El  la correa se alimenta alrededor de la pista.

5. Se inicia el ciclo de flejado. La correa se tira hacia atrás, se tensa, se sella y se corta.  Apertura del marco de la pista de la correa (chute) moviendo el sistema de lanza hacia atrás.   El módulo de bastidor con cabezal de flejado vuelve a la posición base.

Si es así, transporte el paquete a la siguiente posición de flejado y repita el procedimiento de flejado .

Después de completar el programa, la máquina envía una señal sin voltaje al sistema de control del transportador para transportar la carga fuera de la máquina.

Datos técnicos de  Flejadoras de paletas verticales completamente automáticas:

1.  Fuente de alimentación:   3/ N, PE, (Cable neutro = capacidad de carga)（

2.  Tensión de mando: 24 V CC

3.  Potencia nominal:  máximo 3,0 kilovatios

4.  Peso total de la máquina: aprox. 800 hasta 1.000 kg

5.  Límite de temperatura ambiente:  + 5 °C hasta + 35 °C

6.  Altura del sistema de transporte:  Rodillo/cadena del borde superior del sistema transportador mín. 180 mm hasta máx. 800 mm

Panel de control:

Posición:  Libre selección dentro de la longitud de los juegos de cables de 5 m

Dimensiones:  Altura:  1.060 mm, incluida la base del armario  1.060;  Ancho: 600mm;  profundidad: 480 mm;

Normativas: siguiendo VDE 0100/0113, EN 60204, clase de protección IP 54

SOCIEDAD ANÓNIMA:  siemens s7

Interfaz con el sistema de control mediante señales libres de voltaje  (2 entradas / 3 salidas)

Entradas:

1. Apagado de emergencia, 2 canales

2. Liberar flejadora

3. Inicie la flejadora

Salidas:  1. Apagado de emergencia, 2 canales

2. Transportador de liberación / posición básica de la máquina flejadora

3. Arranque del transportador – proceso de flejado terminado

4. Fallo general

Cuadro:

Bastidor base de la máquina: RAL 5003, azul zafiro

Módulo de guía de correa: RAL 7035, gris claro

Componentes estándar:   RAL 7035, gris claro

Panel de control:RAL 7035, gris claro

Los componentes estándar (unidad de guía de flejes, dispositivo de desplazamiento del cabezal, cabezal de flejado) solo están disponibles pintados en RAL 7035.

Componentes estándar de la máquina flejadora vertical

Componentes mecánicos

Accionamiento de carro y lanza:

Temperatura: - 10°C hasta + 40 °C

Motor :Con protección IP 54,  clase de temperatura ISO B                                 Pintura:RAL 7031

Riel de guía del carro:  Acla

Rodamientos:diferentes proveedores (INA-Schaeffler, Sankyo,Igus etc.)

Cadena de transmisión:Según DIN 8187-1

Componentes eléctricos

Temperatura ambiente: + 5°C hasta +35 °C

PLC: Siemens S7

Funcionamiento:Panel táctil, tamaño 7“, pantalla a color

Elementos de control: Schneider Electric

Interruptor maestro:Sälzer

Relé Parada de emergencia: Leuze

Relé: Schneider Electric

Contactor: Schneider Electric

Contactor de motor: Schneider Electric

Convertidor de frecuencia: Schneider Electric

Fusible: Siemens

Terminal: Fénix (pluma)

Interruptor de proximidad: IFM, conexión de enchufe

Interruptor de límite: Schneider Electric, conexión de enchufe

Dispensador de correas KA5

Desenrollado de la correa de peso neutral

Almacenamiento de correa grande.

Recogida controlada y sin dobleces de la correa retraída.

Recogida del fleje sin abrasión

Frenos electromagnéticos de bajo mantenimiento

Señal de fin de correa integrada.

Idealmente alineado con la tecnología de cabezales de flejado.

Datos técnicos

Más información, póngase en contacto con nosotros en cualquier momento.

Podemos diseñar lo que necesitas.
