Máquina automática en línea de envoltura de película estirable con plataforma giratoria T2000FZ-PL

Datos técnicos principales de Máquina empacadora automática de plato giratorio en línea  :

1.  Especificaciones del palet Tamaño: L x A x H : 1300 x 1300 x 2000 (mm) Peso del palet: 1000

2.  Tamaño de la máquina transportadora: altura 550 mm * ancho 1500 mm (orientado al cliente)

3.  Capacidad de embalaje: 40 carga/h

4.  Requisito para el embalaje: desde un tercio de palet de 15 cm hasta la parte superior de la carga, pero no exceder los 15 cm。

5.  Sitio: hijo de temperatura interior y adecuada.

Material de embalaje de  Máquina empacadora automática de plato giratorio en línea  :

Película estirable: diámetro del núcleo de 3 pulgadas, 500 mm de ancho, el diámetro de la película es de 260 mm, espesor de la película: 20-35 μm

Preparación del sitio de  Máquina empacadora automática de plato giratorio en línea  :

Fuente de aire comprimido:

1.  presión:      0,5-0,7 MPa

2.  Consumo de aire:       sin fuente de alimentación de aceite y agua

3.  Poder principal:    380v (+/- 10%)/3 fases/50 Hz (+/- 1 Hz)

4.  Capacidad de potencia:      ≈3kw

Rango de suministro de  Máquina empacadora automática de plato giratorio en línea  :

Máquina automática de envoltura de película giratoria en línea (1 juego)

Sistema de conducción del brazo giratorio (1 juego)

1.  Motor e inversor, velocidad ajustada y freno 。

2.  Motor de velocidad de la plataforma giratoria: SEW

3.  Potencia: P = 1,1 KW

4.  Velocidad de la plataforma giratoria: n = 10-15 rpm (velocidad ajustada y freno)

Piezas del carro de la película (1 juego)

1.  El carro de la película adopta una transmisión por cadena para levantar, que es estable y confiable;

2.  Motor reductor de conducción de elevación del carro de película: reductor de tornillo sin fin de turbina;

3.  Potencia del motor: 0,37kw;

4.  Relación de estiramiento del carro de película: 1: 2,5

5.  Marca del motor reductor de elevación: SEW

Accesorio de protección de seguridad (1 juego):

1.  la alimentacion  y mecanismo de corte de película  están equipados con dispositivos de protección de seguridad y redes protectoras, y las cerraduras de las puertas de las redes protectoras están enclavadas con el equipo. Cuando se abren las puertas de seguridad, el equipo deja de funcionar;

2.  Tamaño de las redes de protección（ Sujeto a dibujos）

3.  Después de que el equipo funciona, la posición de parada está en el extremo inferior izquierdo y la puerta de la red protectora está en el extremo inferior derecho;

4.  El protector de puerta utiliza un interruptor tipo enchufe.

Carro de película (1 juego):

1.  El interruptor fotoeléctrico está instalado en el carro de la película para detectar automáticamente la altura de las mercancías;

2.  Capacidad de potencia del motor de CA: 0,37 KW;

3.  Relación de estiramiento: 1: 2,5, velocidad de alimentación de película ajustada;

4.  El interruptor de aproximación funcionará para la conducción del motor si no hay rotura de película;

5.  Mecanismo de seguimiento de rack de membrana;

6.  La película  carruaje  El brazo de alimentación de la película gira y el interruptor de proximidad controla el inicio y la parada del motor de alimentación de la película para lograr el seguimiento de la alimentación de la película.

Película automática adherida y cortada (1 juego):

Sistema neumático: FESTO

Rodillo transportador (1 juego):

1. Capacidad de carga: 2000Kg

2. Velocidad de transporte: 140 mm/s

3. Ancho de la línea transportadora: 1500 mm

5. Altura de la línea transportadora: 550 mm

6. Motor de reducción: 0.75KW

7. Material del marco de transporte de rodillos: acero al carbono galvanizado y pasivado

8. El transportador se puede operar en reversa manualmente.

Sistema neumático:

Suministro de aire: proporcionado por el usuario。

Partes: fiesta.

Sistema eléctrico:

1. Control programable PLC;

2. Se puede configurar la operación de la pantalla táctil, las capas de bobinado y los tiempos;

3. El interruptor fotoeléctrico puede detectar automáticamente la altura de las mercancías;

4. Accionamiento del anillo giratorio, posicionamiento preciso;

5. Configuración de parámetros digitales: velocidad de rotación en voladizo, velocidad de elevación del bastidor de membrana, velocidad de salida del bastidor de membrana;

6. La máquina está equipada con funciones automáticas, manuales y de interruptor lateral para garantizar mejor el funcionamiento del sistema de envasado;

7. La luz de advertencia está configurada para el funcionamiento de la máquina.

Partes eléctricas principales y repuestos de envoltura:

Servicio tecnico:

Instalación (en China) :

Podemos enviar a nuestros ingenieros de campo a su fábrica para la instalación y la ejecución de pruebas , debe hacer una buena preparación del sitio.

Formación (en China)

Capacitaremos a su empleado para que opere y repare la máquina y pueda llegar a una palanca alta, por lo general, resolverá los problemas en una hora.

Garantizar:

1 año de garantía.

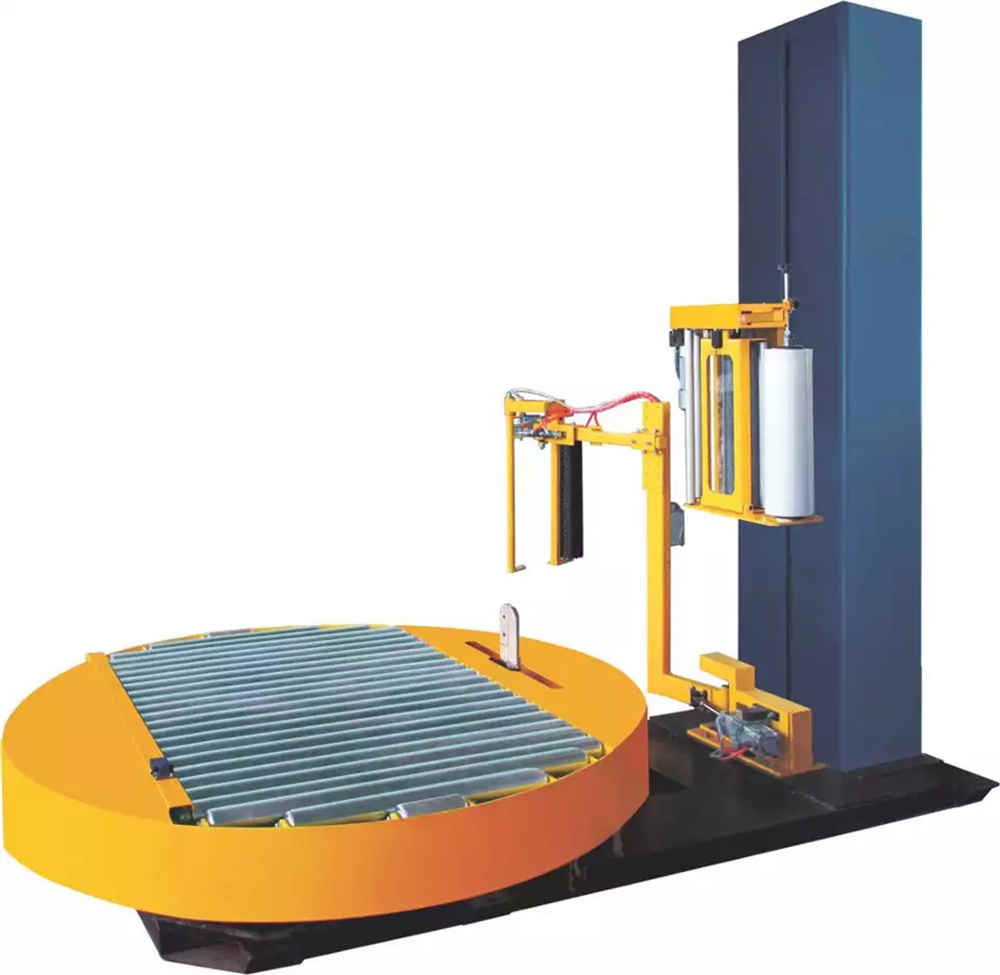

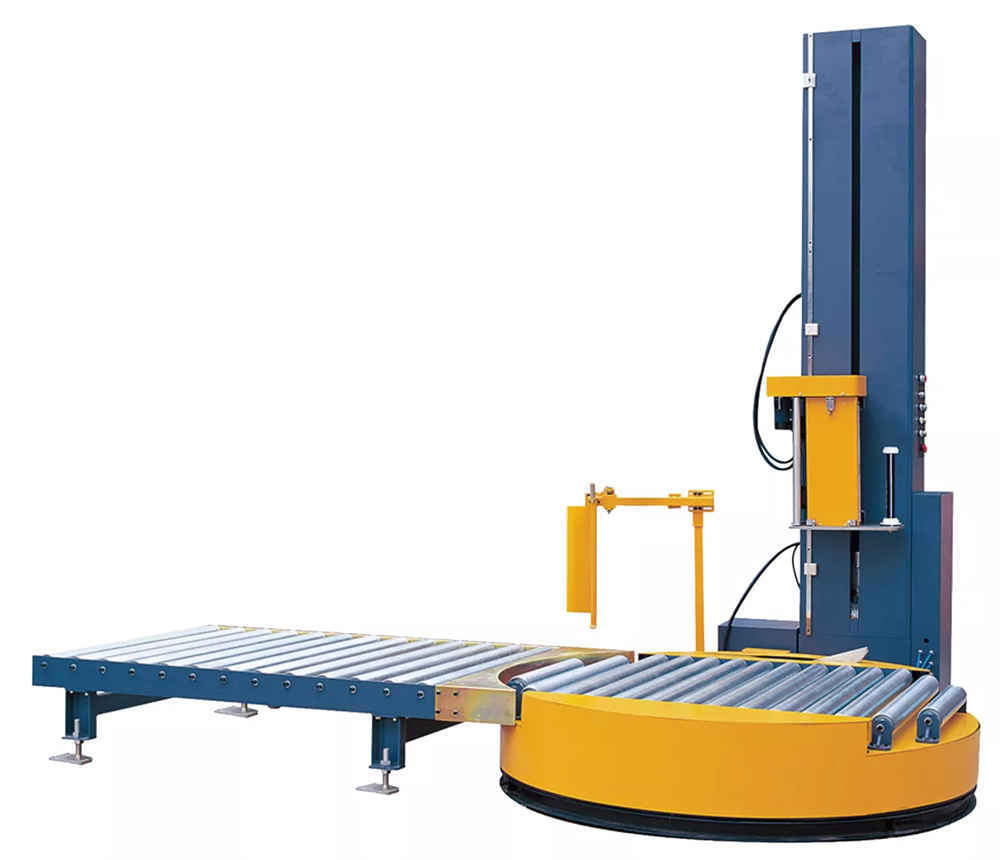

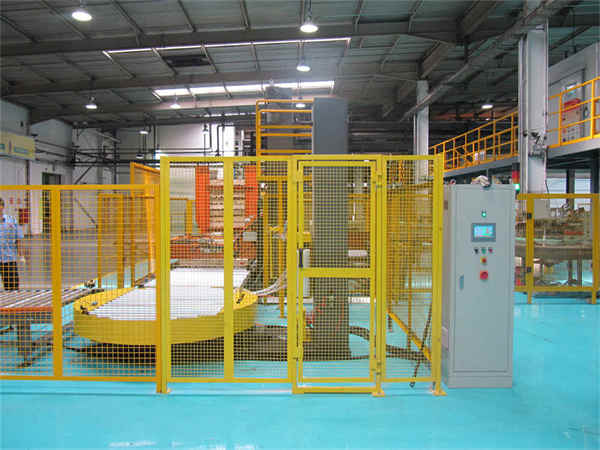

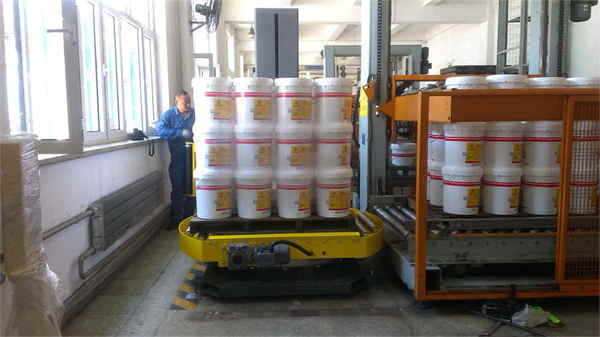

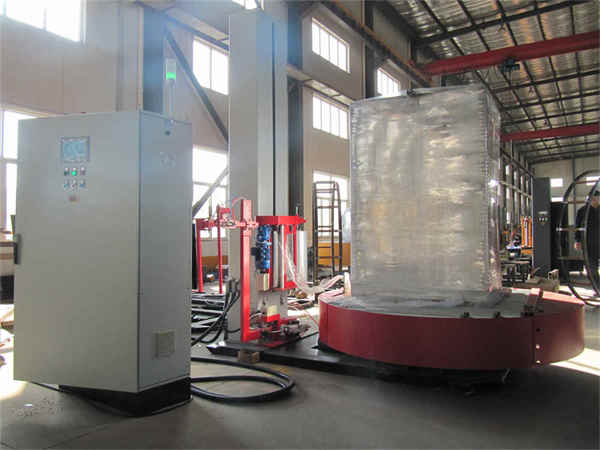

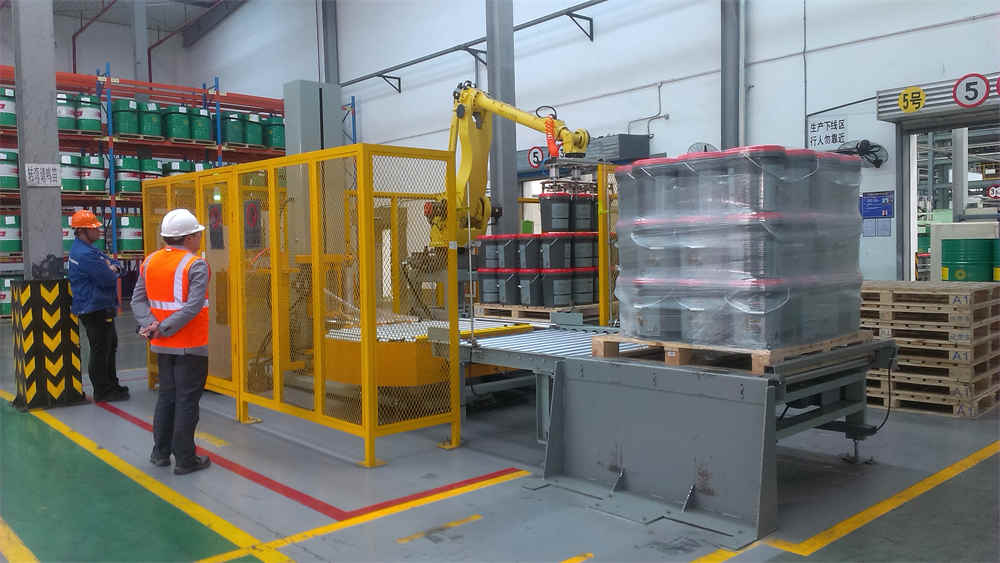

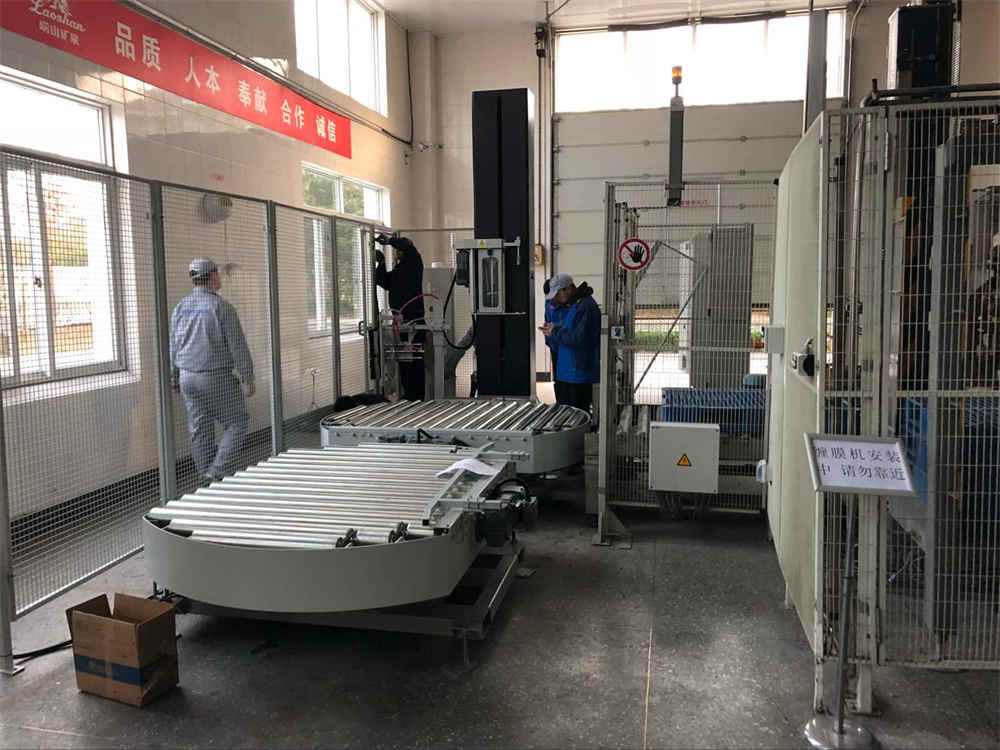

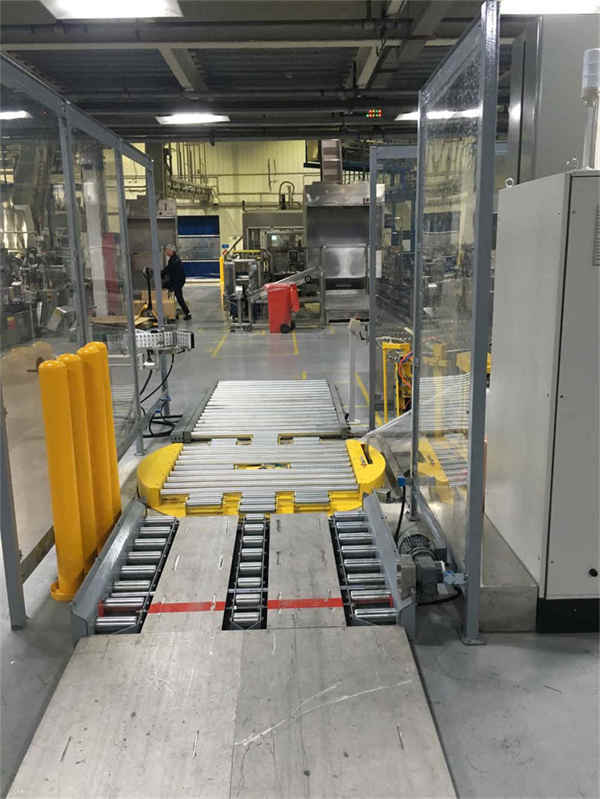

Imagen de la máquina ( solo como referencia ):

Más información, póngase en contacto con nosotros en cualquier momento.
